1.   引言

合成孔径雷达(Synthetic Aperture Radar, SAR)可以不受气候、天气、光照等条件影响，获得高分辨率雷达图像。与光学传感器相比，SAR在侦察、监视和跟踪等军事领域更具优势。然而SAR图像成像机理较为复杂，目标由较少的散射点组成而没有清晰轮廓，图像存在斑点噪声，这使得SAR飞机检测困难重重。

传统的SAR图像目标检测方法可以分为3类^[1]。第1种基于单特征的方法通常利用雷达散射截面积(Radar Cross Section, RCS)信息挑选对比度较亮的部分作为候选目标。其中大多数检测方法使用恒虚警率(Constant False Alarm Rate, CFAR)算法做图像分割和候选目标定位。CFAR包含多种衍生算法，包括CA-CFAR (Cell-average CFAR)^[2], SO-CFAR (Smallest of CFAR), GO-CFAR (Greatest of CFAR)^[3], OS-CFAR (Order-statistic CFAR)^[4]和VI-CFAR(Variability Index CFAR)^[5]。CFAR具有恒虚警率和自适应阈值的特性^[6–8]。然而CFAR检测器只考虑像素对比度而忽略了目标的结构信息，从而导致了目标的不精确定位。第2种是基于多特征的方法。多种特征如几何结构^[9]，扩展分形(Extended Fractal, EF)^[10]，小波系数^[11]等可以融合起来检测目标。文献[12]中作者将梯度纹理显著图与CFAR相结合来检测停机坪上的飞机目标。综合而言，设计特征是复杂且耗时的，并且同种特征组合不一定适用于所有的场景。第3种是基于先验的方法，先验知识如成像参数、经纬度信息等需要协同加入检测流程^[13]。这类方法较复杂且实际中应用较少。

随着人工智能的发展，机器学习被引入了SAR目标检测领域。支持向量机(Support Vector Machine, SVM)^[14]和AdaBoost(Adaptive Boosting)^[15]等常用方法在MSTAR(Moving and Stationary Target Acquisition and Recognition)^[16]数据集上表现良好。虽然这些方法比传统方法性能有所提升，但它们仅适用于小样本情况，设计具有高泛化能力的特征难度较高。卷积神经网络 (Convolutional Neural Network, CNN)^[17]可以自动学习结构化特征并取得较好的性能。文献[18,19]中作者使用CNN对MSTAR数据集进行分类并取得较好的效果。

本文构建了一个完整的SAR图像飞机目标检测框架。总体流程如图1所示，本文的主要工作如下。首先，提出了一种改进的显著性预检测方法，实现在大场景中多尺度粗略快速地搜索候选目标。与滑动窗方法相比，该方法有效提升了检测效率并实现了多尺度定位。然后，设计并调校了适用于SAR图像的CNN模型，实现对预检测候选目标的精确检测，实验证实本文的CNN检测精度高于其他常用的检测方法。此外，为了应对SAR数据量有限的问题，提出了4种适用于SAR图像的数据增强方法，包括平移、加噪、对比度增强和小角度旋转。实验结果表明，该检测框架在TerraSAR-X数据集上有效减小了过拟合现象的影响，显著提升了飞机目标的检测率。

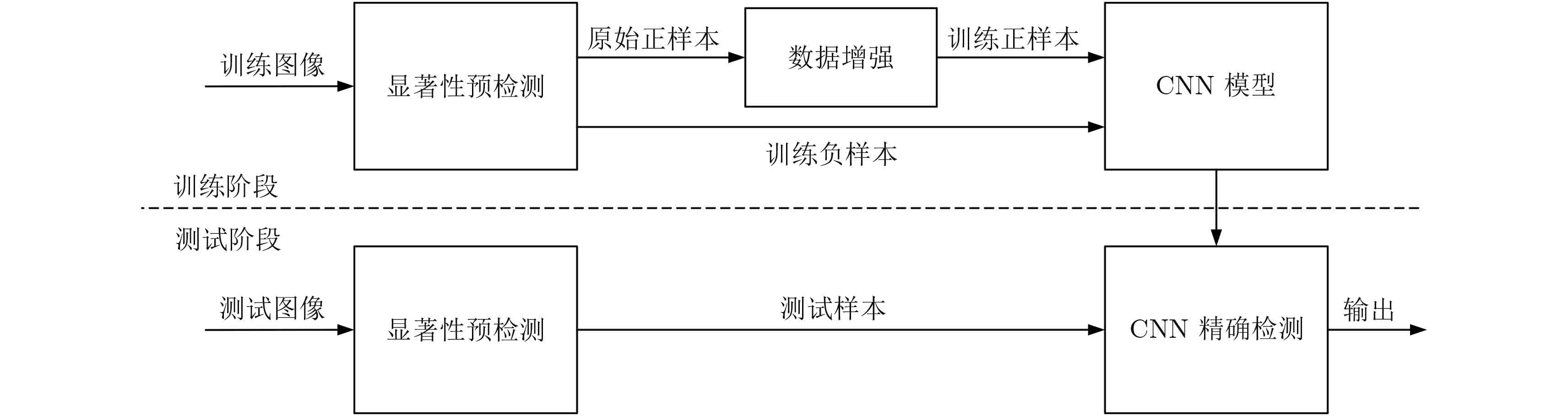

图  1  SAR飞机检测框架的整体流程图

Figure  1.  Overall flowchart of our SAR aircraft detection framework

下载: 全尺寸图片 幻灯片

2.   改进的显著性预检测方法原理与设计

在预检测阶段，滑动窗方法通常用于获取可能的候选目标。该方法机械地在待检测图像上，按预设步长和窗口大小，从左向右、从上向下滑动并裁切候选样本。然而，滑动窗法计算量很大，在大场景遥感图像中预检测效率较低。

为了解决上述问题，分别在训练和测试阶段前引入了一种基于显著性的预检测方法^[20]，以便快速粗略地定位候选目标。文献[20]中作者首先计算每个像素的显著值并得到整幅图像的显著图，飞机切片的显著图如图2所示。相同大小的初始方形窗口被不重不漏地覆盖在显著图上。然后，迭代计算每个窗口的几何中心p_c并将窗口中心移动到新的p ′_c，直到p_c和p ′_c之间的距离小于预设值 $\delta$。迭代结束后，所有飞机目标都被窗口框定，图中还存在一些不包含真实目标的虚警。

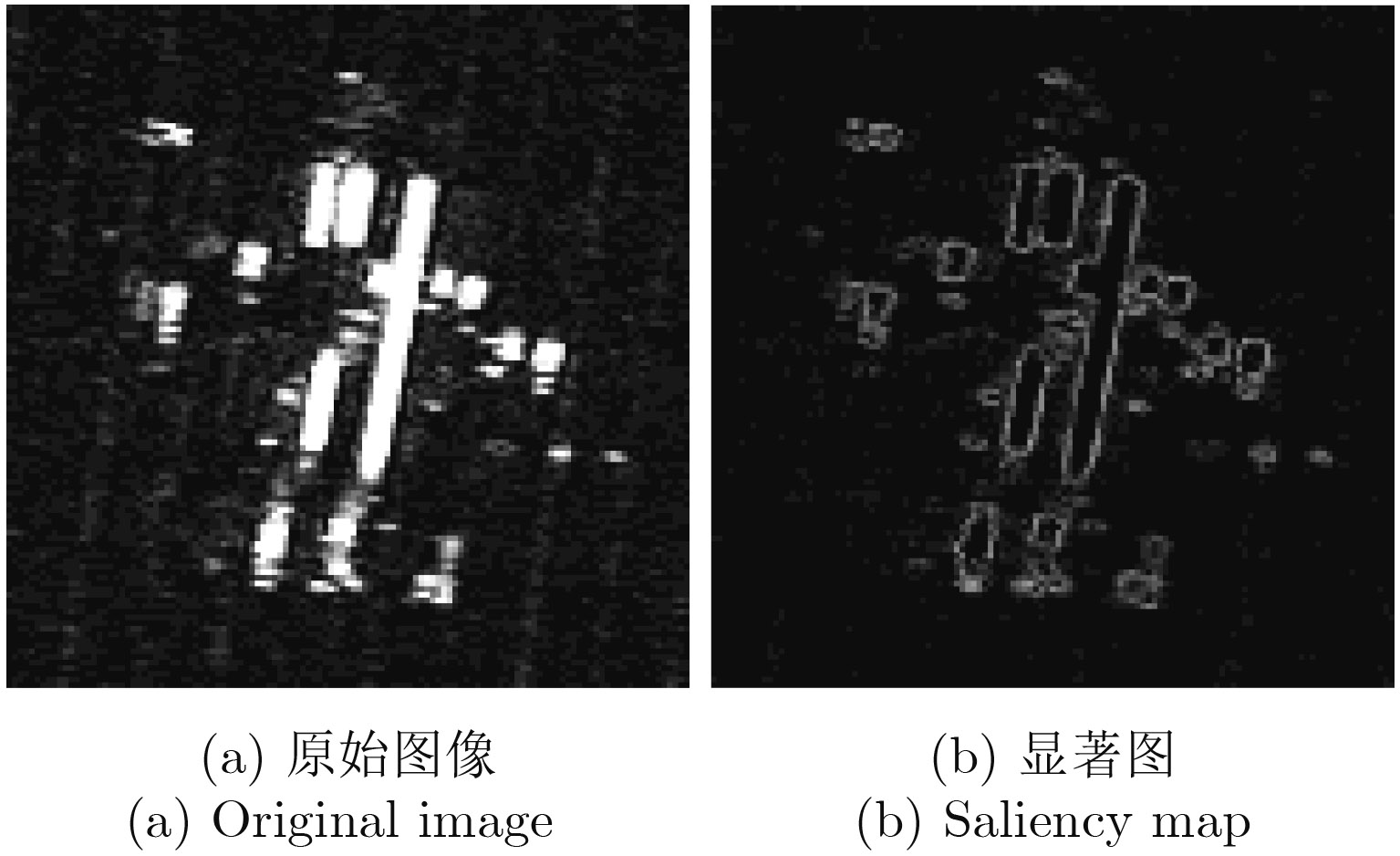

图  2  显著性变换

Figure  2.  Saliency transformation

下载: 全尺寸图片 幻灯片

该方法的缺点是用固定尺寸的窗口检测不同尺寸的飞机。考虑到停机坪区域停放不同尺寸飞机的情况，本文在原有算法的基础上加入多尺度预检测模块。首先不同大小窗口的单尺度预检测分别进行，然后是第1次窗口融合。融合采用非极大值抑制算法(Non-Maximum Suppression, NMS)，将包含同一目标的不同窗口融合为一个。当所有单尺度预检测结束后，将进行第2次窗口融合。

改进的显著性预检测方法的简要流程图如图3所示。所有选中的切片将被保存为候选目标图像以备后续CNN的精确检测。与滑动窗方法相比，该方法在大尺度SAR图像检测中更为高效。此外，改进后的方法因二次窗口融合，虚警率显著降低，且可以精确地定位不同尺寸的飞机目标。

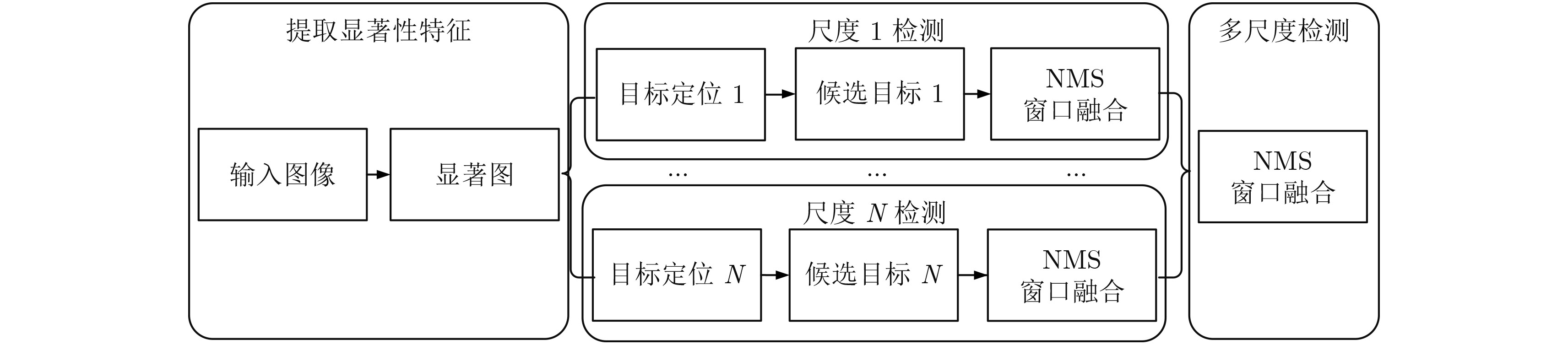

图  3  改进的显著性预检测方法流程图

Figure  3.  Flowchart of improved saliency-based pre-detection method

下载: 全尺寸图片 幻灯片

3.   数据增强原理与设计

深度学习在训练集较大时能够取得较好效果，但与光学图像相比SAR图像相对较少，易导致严重的过拟合。不同于常用的数据增强方法，由于SAR图像与光学图像成像原理差别较大，需要引入新的数据增强方法。本文提出适用于SAR图像的4种数据增强方法来扩充已标注数据集。4种数据增强方法如下所示。

3.1   平移

在目标不超过图像边界的条件下，对原始图像执行平移操作。假设原始图像 $P \in {{\rm{R}}^{m \times n}}$大小为m×n，则平移后的图像 $P' \in {{\rm{R}}^{m \times n}}$可以表示为：

其中，(x, y)是位移尺度，(i, j)是平移后坐标。图4(a)，图4(b)给出了平移前后的目标示例。

3.2   加噪

由于特殊的成像特性，SAR图像总是带有斑点噪声。斑点噪声是白色散斑状的乘性噪声。加噪后的图像 $P' \in {{\rm{R}}^{m \times n}}$可以被表示为：

其中，P表示原始图像，N表示斑点噪声。N为均值为0方差为v的均匀分布的随机噪声。由于加噪越严重图像越模糊，必须确保噪声的强度低于预设值。图4给出了基于原始图像图4(a)的加噪示例图4(c)。

3.3   对比度增强

同一地点拍摄的SAR图像可能有不同的亮度。因此本文利用像素对比度信息进行数据增强。对比度增强可以通过非线性变换来实现，具体变换可以表示如下：

其中，P表示原始图像，P′ 表示对比度增强后的图像。k是用户预定义的可调节因子，其值在0和1之间。 I 是与P具有相同维数的单位矩阵。此外，P和P ′ 范围均为(0, 1)。图4(a)，图4(d)给出了对比度增强的示例。

3.4   小角度旋转

雷达散射特性随着物体和传感器之间相对姿态的变化而变化。然而文献[21]中作者证明了飞机目标后向散射特性的位置和强度在至少5°内是旋转不变的。旋转坐标与原始坐标的映射关系可以表示为：

其中， $(X',Y')$和 $(X,Y\;\,)$分别表示旋转后的坐标和原始坐标。 $\theta$表示旋转角度，赋值为逆时针5°以保持旋转不变性。图4(a)，图4(e)给出了小角度旋转变换示例。

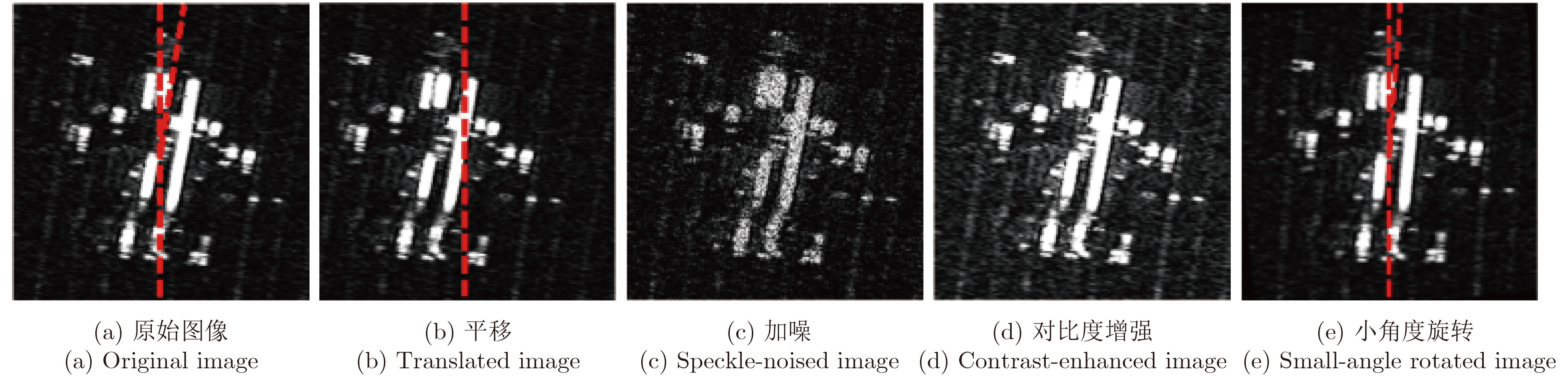

图  4  数据增强示例

Figure  4.  Demonstration of data augmentation

下载: 全尺寸图片 幻灯片

4.   卷积神经网络原理与设计

基于LeNet-5网络，改进后的网络更适用于SAR图像飞机检测。由于SAR数据较少，大量的实验表明网络超过6层会发生过拟合。如图5所示，本文的CNN网络由4个可训练参数层组成。为了减小过拟合的影响，引入了dropout方法^[22]。此外，用修正线性单元(Rectified Linear Units, ReLU)在实践中能很好地应对饱和问题^[23]，将其代替sigmoid函数。本文基于典型的随机梯度下降法，引入改进算法如动量法^[24]以最小化损失函数。具体实现细节如下。

4.1   卷积层

在卷积层中，将输入X和一组滤波器W进行卷积，然后与偏置b相加。W表示可训练滤波器，b表示可训练偏差。最后，将上述结果传递给非线性激活函数f。公式如下：

其中， $f( \cdot )$是修正线性单元(ReLU)，函数由式(6)给出：

ReLU缩短了训练时间，并且在没有无监督预训练时效果较好^[23]。

4.2   Max-pooling

Max-pooling在卷积层之后执行降采样操作。Max-pooling层计算出m×n局部切片内区域的最大值，公式如下：

其中，(m, n)表示局部区域的大小，Y表示pooling操作的输出。

4.3   Softmax

Softmax分类器在输出层后对切片进行二分类。它求出每类的判别概率并选择最大值作为最终输出。Softmax函数公式如下：

其中，X_i 表示最后隐藏层的输出，k表示类的数量，Y_i 表示类i的判别概率。

4.4   实现细节

本文CNN的结构如图5所示，它由3个卷积层和3个pooling层组成。第1个卷积层的卷积核大小为5×5，并有32个输出图。相似地，第2个卷积层的卷积核尺寸也是5×5且有64个输出图。最后一个卷积层有128个输出图，卷积核大小为6×6。每个卷积层后连着2×2的Max-pooling层。输入图像切片的大小为120×120。它们在第1个卷积层后变为116×116，在第1个pooling层之后变为58×58。循环往复，Softmax层前输出两个大小为11×11的特征图。表1列出了CNN的具体结构数据。网络训练时间约30 min，测试时间约几秒钟。

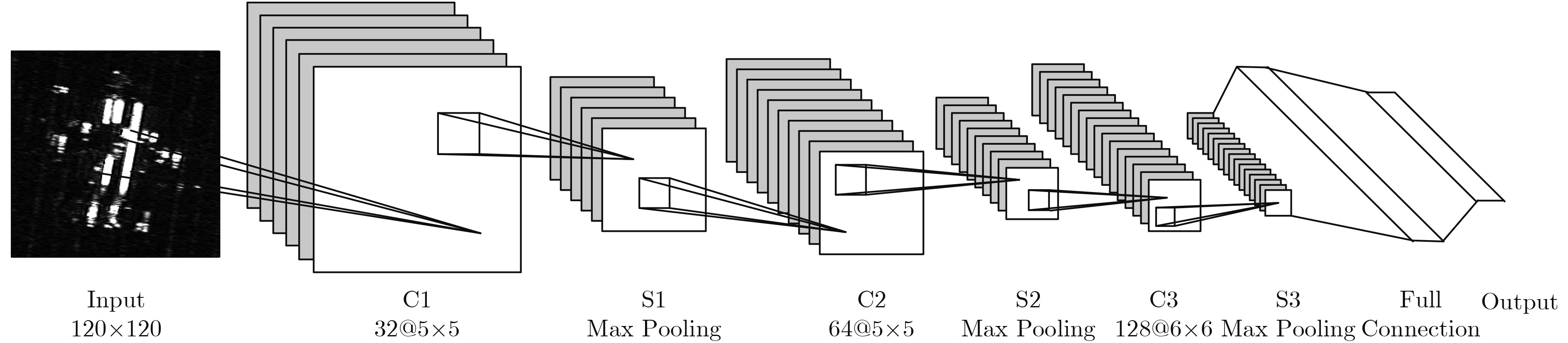

图  5  本文CNN的网络结构设计

Figure  5.  Structure of our CNN

下载: 全尺寸图片 幻灯片

表  1  CNN参数

Table  1.  Parameters of our CNN

层结构	核结构	输出尺寸
输入层	–	120×120
C1	32@5×5	116×116
S1	2×2	58×58
C2	64@5×5	54×54
S2	2×2	27×27
C3	128@6×6	22×22
S3	2×2	11×11

下载: 导出CSV

| 显示表格

5.   实验与分析

5.1   0.5 m分辨率TerraSAR-X数据集

本文使用的数据集是高分辨率TerraSAR-X卫星数据。所有数据含30张原始图像，大小约20000×20000，覆盖几个常见机场，分辨率为0.5 m×0.5 m。本文数据集包含多种类型、多种朝向的飞机。首先，基于原始图像手动标记飞机目标并保存真值文件。在手工标注中我们参考了SAR解译人员的意见，以保证样本真值的可靠性。然后将切片分为两类：1000个目标和16000个非目标。之后，随机地将样本按照4:1的比例分为训练集和测试集。图6给出了训练集的示例。可以看到，正样本包含了各种形态的飞机，负样本包含了各种复杂场景。

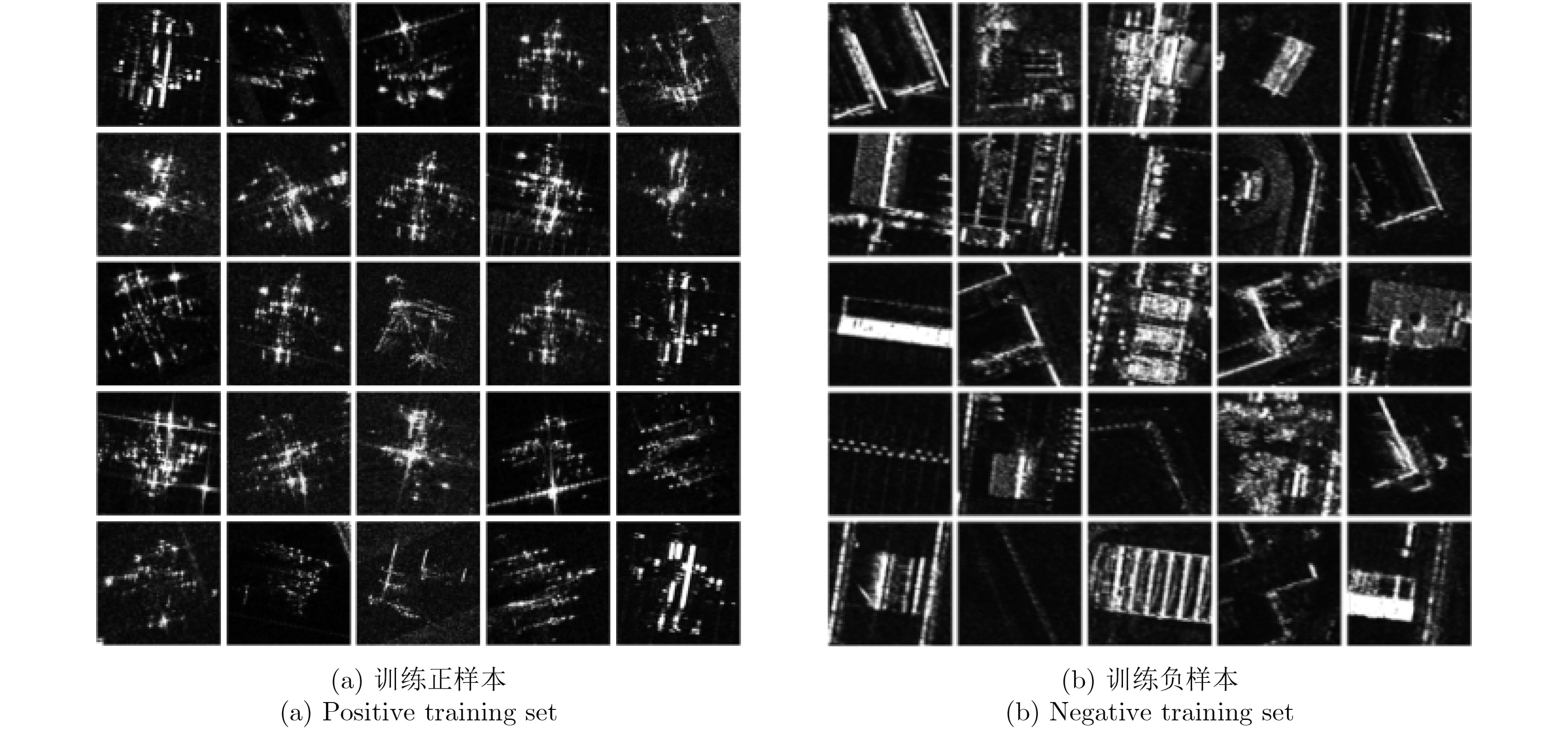

图  6  训练集示例

Figure  6.  Demonstration of training set

下载: 全尺寸图片 幻灯片

5.2   改进的显著性预检测方法参数设置及结果分析

在大尺度遥感图像中，滑动窗方法一般用于候选目标预检测。显著性预检测方法的性能比滑动窗方法更好。显著性预检测方法可以快速定位候选目标并显著减少虚警。通过比较两种方法后发现，给定一个大小为8000×8000的SAR图像，显著性预检测方法在42.95 s内选出1489个候选目标。相同情况下，滑动窗口方法在80.06 s内筛选出611524个候选目标。

在原始显著性预检测方法的基础上，本文提出了多尺度算法来检测不同尺寸的飞机目标。为了适应在未知场景中不同尺寸飞机的情况，对原始算法进行了基于多尺度的改进。表2表示了不同预检测方法在大小为3708×3951的SAR图像上的性能比较。Selective Search方法采用图像分割和层次算法，虽能适应不同尺度，但处理流程复杂、运算速度较慢，虚警较多，为535个，框定的飞机目标不够完整，检测框尺寸波动过于明显；显著性预检测方法计算快速，但漏检2架飞机，虚警266个；改进后的显著性预检测方法可以搜索出所有真实目标，虚警相对原始显著性方法减少58个，检测框长宽比合适，范围可以人工设置，不会出现极小或极大的窗口。Selective search方法、原始显著性预检测方法和改进后的预检测方法的实验效果示例如图7所示，可以看到改进后的显著性方法预检测性能更好。

表  2  不同预检测方法性能比较

Table  2.  The performance of different pre-detection methods

方法	预检测 正确率(%)	候选目标 个数	预检测 时间(s)
Selective search	100	569	47.50
原始显著性预检测	94.12	298	6.07
改进的显著性预检测	100	242	10.67

下载: 导出CSV

| 显示表格

图  7  Selective search方法、原始显著性预检测方法和改进后的预检测方法

Figure  7.  Comparison among the Selective search method, the basic saliency-based method and improved saliency-based method

下载: 全尺寸图片 幻灯片

5.3   数据增强参数设置及结果分析

在数据增强阶段，800个原始训练正样本首先按照0.01的方差斑点加噪，然后顺时针旋转5°，再向上平移5个像素，最后以k=0.5对比度增强。按这种方式，原始的训练正样本扩展16倍至12800个，同样地，原始训练负样本由200个扩展到3200个。

为了比较不同数据增强方法，本文对每一种增强方法做了单独实验，同时与4种增强方法合用进行对比，实验结果如表3所示。

表  3  不同数据增强方法的检测正确率

Table  3.  Accuracy rates of CNN with different augmentation methods

操作	检测正确率(%)
原始	86.33
平移	92.01
斑点加噪	93.74
对比度增强	93.64
小角度旋转	92.76
综合4种增强方法	96.36

下载: 导出CSV

| 显示表格

没有施加任何数据增强方法时，CNN的检测正确率为86.33%。分析可得：每种数据增强方法对最后检测正确率的提升都有作用，斑点加噪的提升作用更大。当把4种增强方法结合起来时，检测正确率达到了96.36%，超过了单独使用每种数据增强方法的性能。

5.4   卷积神经网络参数设置及结果分析

在训练前，将具有不同尺寸的候选目标调整为统一尺寸120×120。本文做了大量实验以获取最佳参数。当基本学习率为0.01, momentum为0.9, batchsize大小为50，迭代次数为5000时检测性能最佳。训练集包含25600个样本，测试集包含6400个样本。CNN部分的实验在具有Tesla k40M GPU和251 GB存储器的CAFFE框架上实现。实验的其余部分在具有32 GB存储器的3.1 GHz CPU上实现。

表4、表5、表6分别探究了不同网络结构、不同卷积核个数和不同卷积核大小对检测性能的影响。实验发现，分别改变网络层数、卷积核个数、卷积核大小后检测正确率均低于本文方法的性能指标。

表  4  不同网络层数的检测正确率比较

Table  4.  Accuracy rates of CNN with different number of layers

网络结构	检测正确率(%)
C1: 32@5×5, S1, C2: 64@5×5, S2, C3: 128@6×6, S3, C4: 256@6×6, S4	95.99
C1: 32@5×5, S1, C2: 64@5×5, S2, C3: 128@6×6, S3 (本文)	96.36
C1: 32@5×5, S1, C2: 64@5×5, S2	93.70

下载: 导出CSV

| 显示表格

表  5  不同卷积核个数的检测正确率比较

Table  5.  Accuracy rates of CNN with different number of kernels

网络结构	检测正确率(%)
C1: 16@5×5, S1, C2: 32@5×5, S2, C3: 64@6×6, S3	93.93
C1: 32@5×5, S1, C2: 64@5×5, S2, C3: 128@6×6, S3 (本文)	96.36
C1: 64@5×5, S1, C2: 128@5×5, S2, C3: 256@6×6, S3	95.05

下载: 导出CSV

| 显示表格

表  6  不同卷积核大小的检测正确率比较

Table  6.  Accuracy rates of CNN with different size of kernels

网络结构	检测正确率(%)
C1: 32@3×3, S1, C2: 64@3×3, S2, C3: 128@3×3, S3	95.96
C1: 32@5×5, S1, C2: 64@5×5, S2, C3: 128@6×6, S3 (本文)	96.36
C1: 32@5×5, S1, C2: 64@5×5, S2, C3: 128@5×5, S3	96.16

下载: 导出CSV

| 显示表格

为了验证方法的高效性，将本文的CNN网络与在SAR图像处理中广泛使用的其它机器学习方法(例如SVM和AdaBoost)作了对比。SVM使用径向基函数(Radial Basis Function, RBF)作为核函数，AdaBoost使用决策树作为弱分类器。方向梯度直方图(Histogram of Oriented Gradient, HOG)加SVM方法也加入了比较。表7列出了各种常用方法的检测正确率。实验证实，本文CNN的检测正确率达到96.36%，并且优于其他常用的SAR飞机检测方法。

表  7  不同方法在同一数据集上的平均检测率

Table  7.  Average detection rates of different methods on the same dataset

方法	检测正确率(%)
CNN	96.36
SVM	92.64
HOG+SVM	93.79
AdaBoost	92.28

下载: 导出CSV

| 显示表格

不同方法的ROC曲线如图8所示，可以看到我们的CNN方法与横轴所围面积最大，检测性能最好，其余由高到底依次是HOG+SVM, SVM和AdaBoost方法。

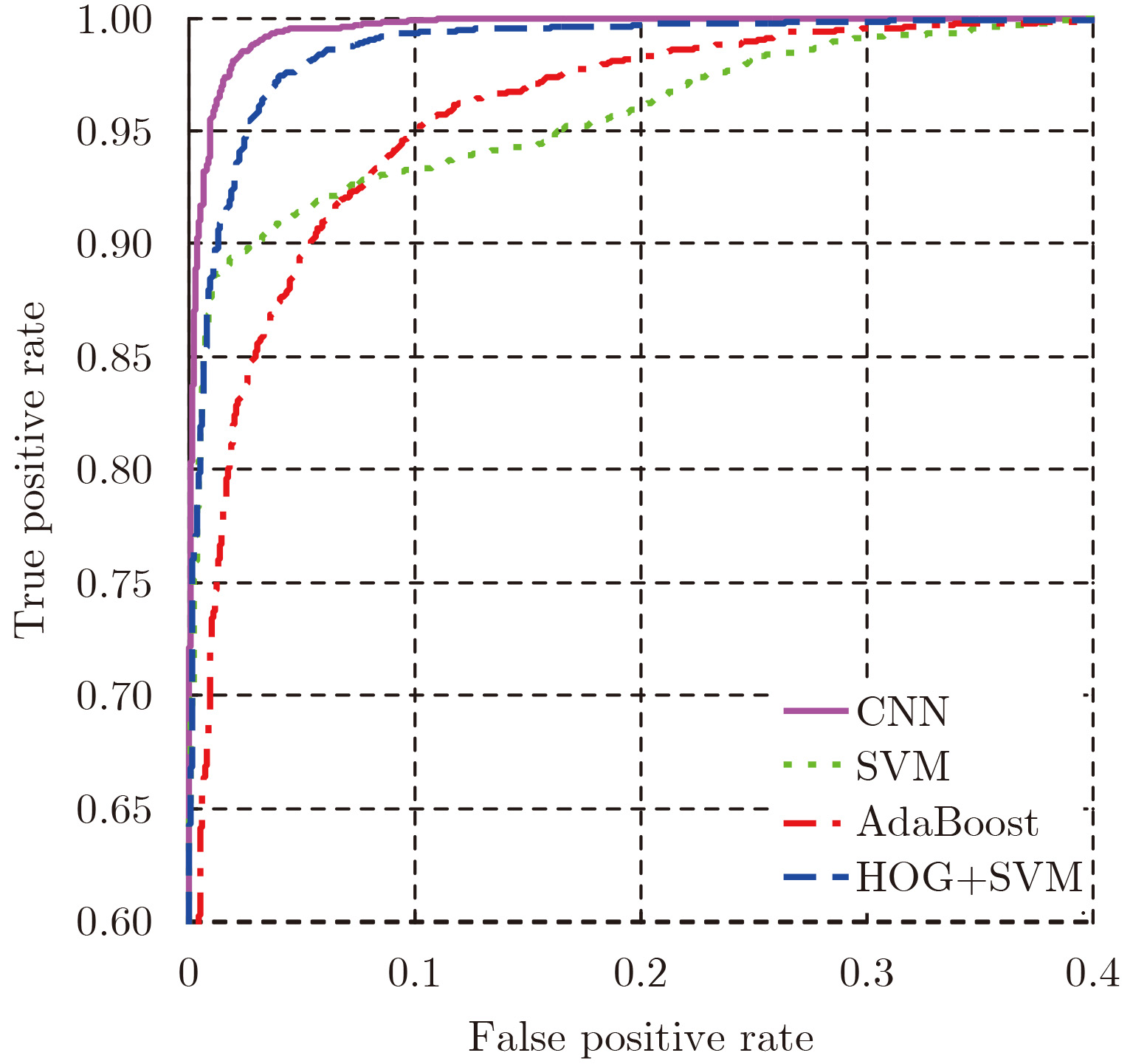

图  8  不同方法的ROC曲线图

Figure  8.  ROC curves of different methods

下载: 全尺寸图片 幻灯片

当把上述所有算法合为一体时，最终得到SAR图像飞机目标的完整检测算法框架。图9表示了该检测方法在某停机坪区域的检测结果。在这样的复杂场景下，虽然存在少量虚警但并无漏警。总之，本文的飞机检测框架在大场景SAR图像中可以取得较为理想的效果。

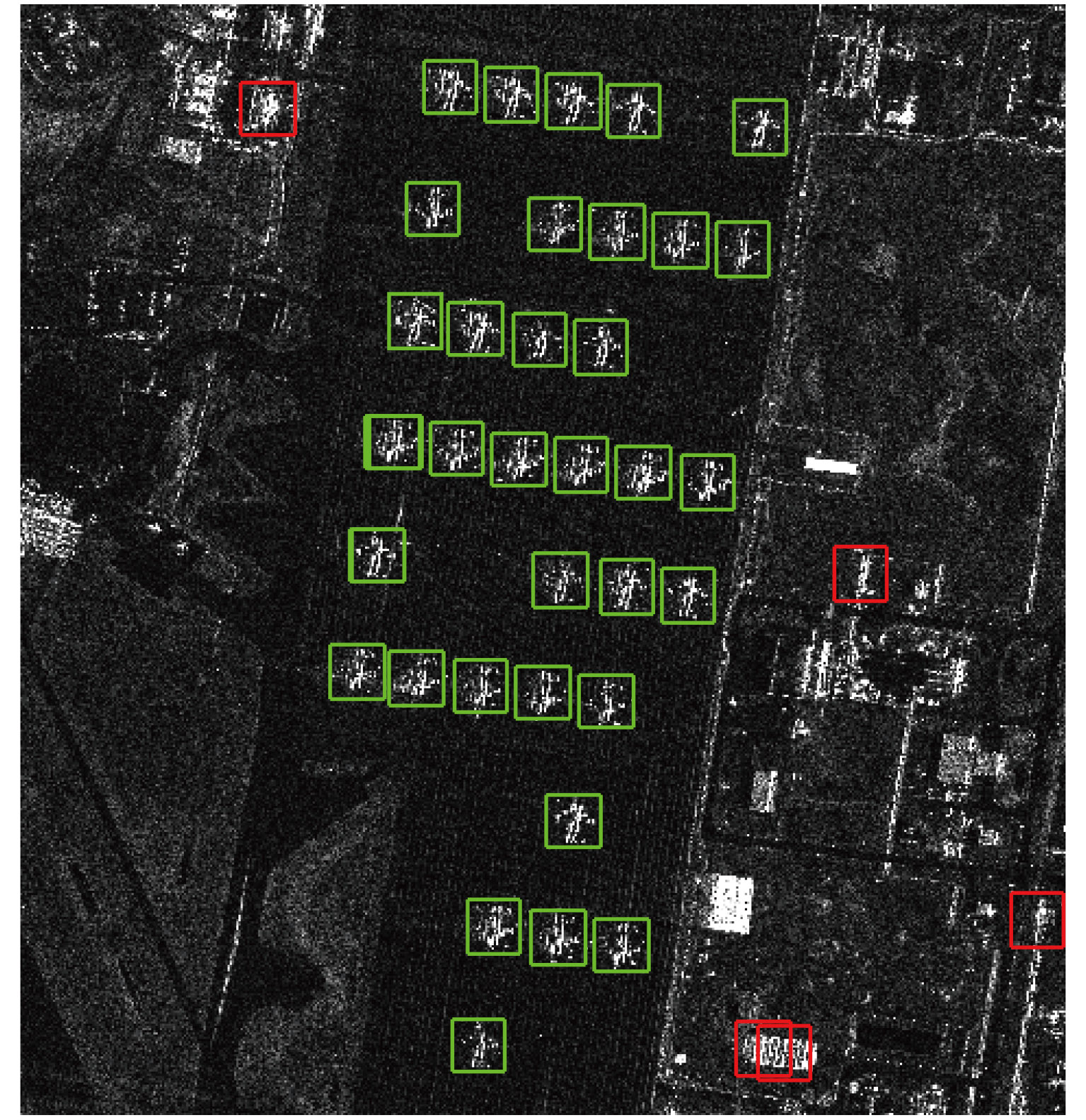

图  9  本文框架的检测结果

Figure  9.  Detection result of our framework

下载: 全尺寸图片 幻灯片

6.   结论

本文构建了一个完整的SAR飞机目标检测算法框架。首先，提出了一种改进的显著性预检测方法，实现在大规模SAR场景中粗略快速地定位候选飞机目标。实验证实该方法与滑动窗方法相比更为高效，改进后多尺度的加入提升了对待测场景的适应性。然后，设计并调优了含4个权重层的CNN网络，实现对候选目标的精确检测并得到最终的检测结果。此外，为了丰富训练集并防止过拟合，提出了4种数据增强方法。具体包括平移、斑点加噪、对比度增强和小角度旋转。实验结果证实，本文的飞机检测算法框架取得了96.36%的检测正确率，并优于其他常用的SAR飞机检测方法。
