Sea-detecting Radar Experiment and Target Feature Data Acquisition for Multisource Observation Dataset of Maritime Targets
-
摘要: 海上目标检测识别技术发展需要大量高质量的海上目标多传感器实测数据。针对这一需求，“雷达对海探测数据共享计划(SDRDSP)”升级为“海上目标数据共享计划(MTDSP)”，利用HH极化雷达、VV极化雷达、光电设备、AIS设备开展海上船只目标多源观测试验，获取雷达中频/视频回波切片数据、可见光与红外图像数据、AIS静态与动态报文数据、气象水文数据，覆盖典型海况和多种船型，构建涵盖多种类型海上目标的多源观测数据集，完成同一目标多种模态数据的匹配和标注，并实现目标数据的自动入库管理、条件检索和批量导出，为海上目标特性数据自动获取、长期积累与使用奠定基础。在此基础上，基于实测数据对比分析了不同海况、姿态、极化条件下同一船只目标的时域/频域特征、不同类型船只目标的时域/频域特征，形成了目标特征变化的统计结论。Abstract: Maritime target detection and identification technology are developed using large-scale, high-quality multi-sensor measurement data. Therefore, the Sea Detection Radar Data Sharing Program (SDRDSP) was upgraded to the Maritime Target Data Sharing Program (MTDSP), integrating multiple observation modalities, such as HH-polarized radar, VV-polarized radar, electro-optical devices, and Automatic Identification System (AIS) equipment to conduct multisource observation experiments on maritime vessel targets. The program collects various data types, including radar intermediate frequency/video echo slice data, visible and infrared imagery, AIS static and dynamic messages, and meteorological and hydrological data, covering representative sea conditions and multiple vessel types. A comprehensive multi-source observation dataset was constructed, enabling the matching and annotation of multimodal data for the same target. Moreover, an automated data management system was implemented to support data storage, conditional retrieval, and batch export, providing a solid foundation for the automated acquisition, long-term accumulation, and efficient use of maritime target characteristic data. Based on this system and measured data, the time/frequency domain features of the same and different vessel targets under different sea states, attitudes, polarization conditions are compared and analyzed, and the statistical conclusion of the change in target features is obtained.
-

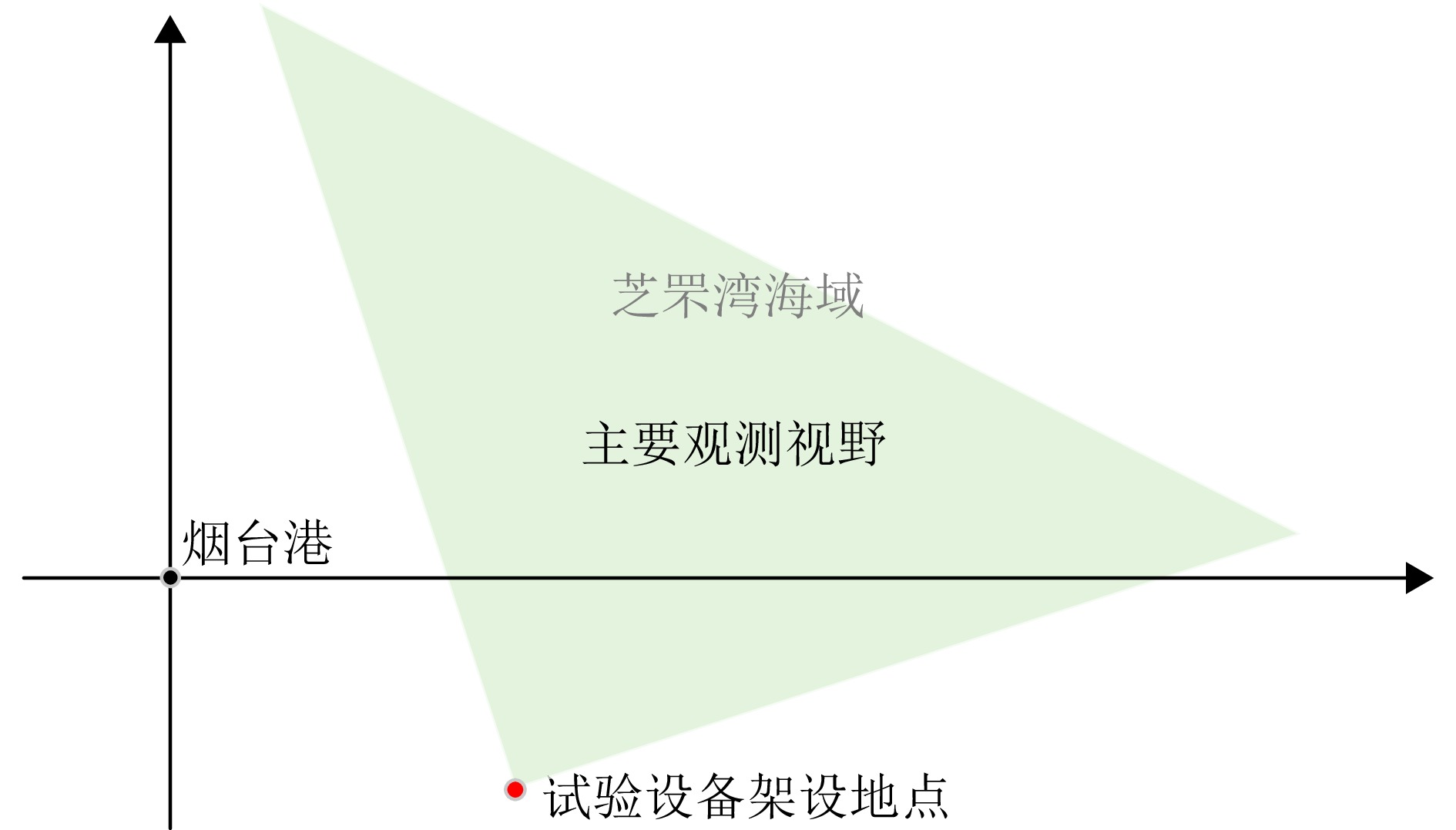

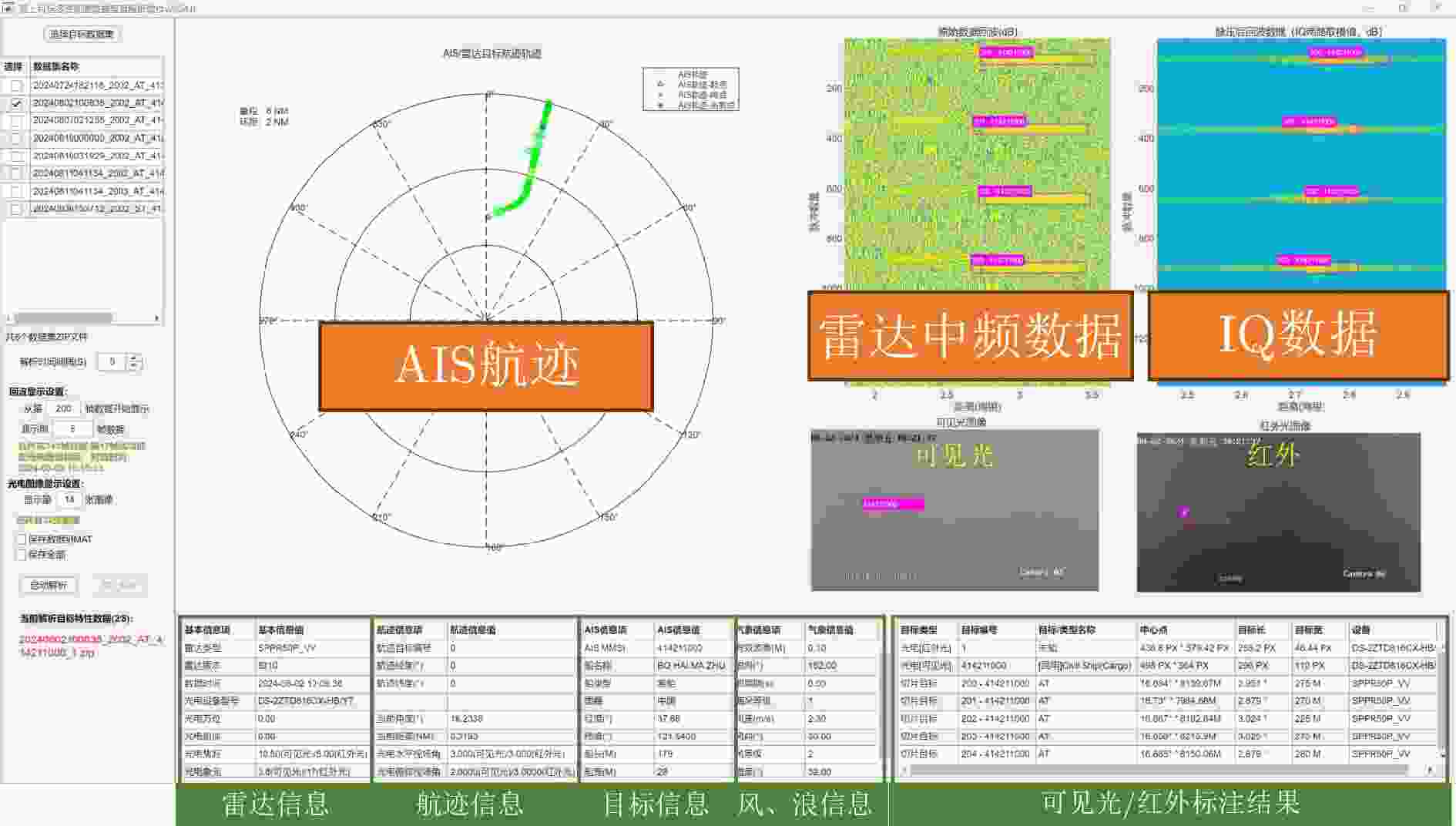

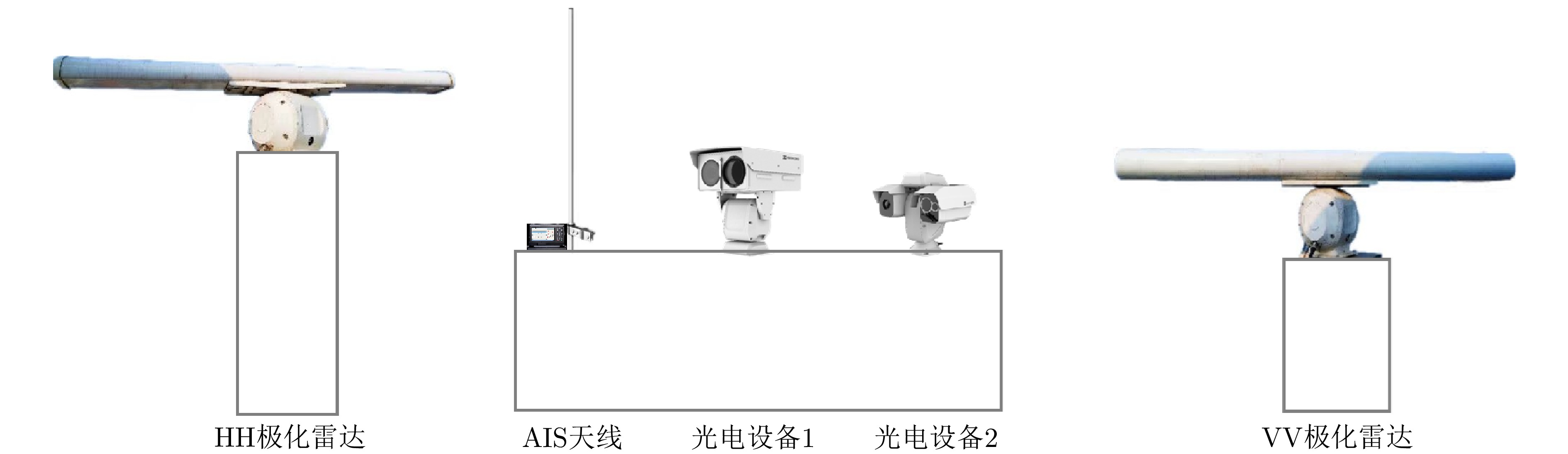

图 1 海上目标多源数据采集与标注系统
Figure 1. Maritime target multi-source data acquisition and labeling system

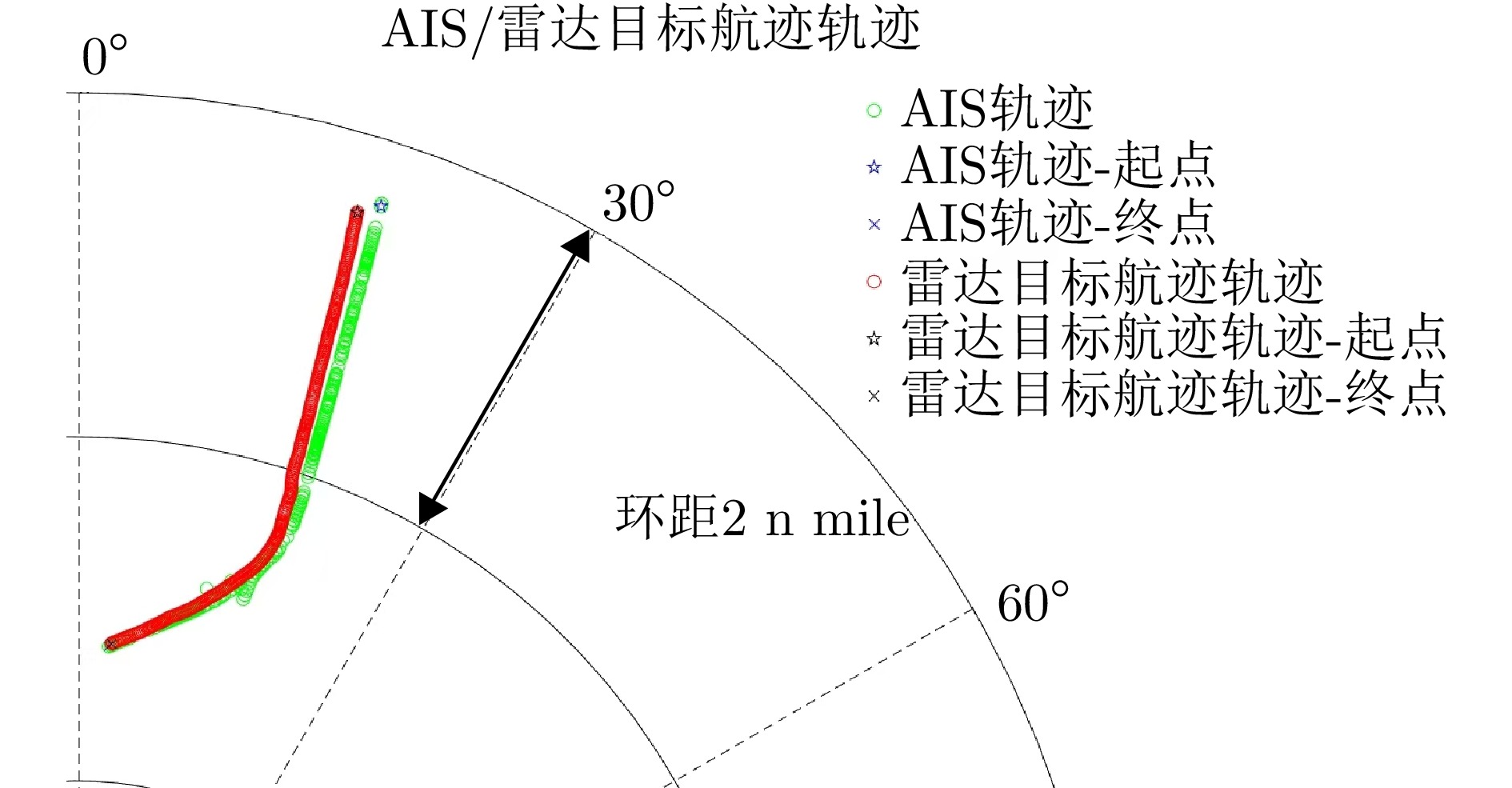

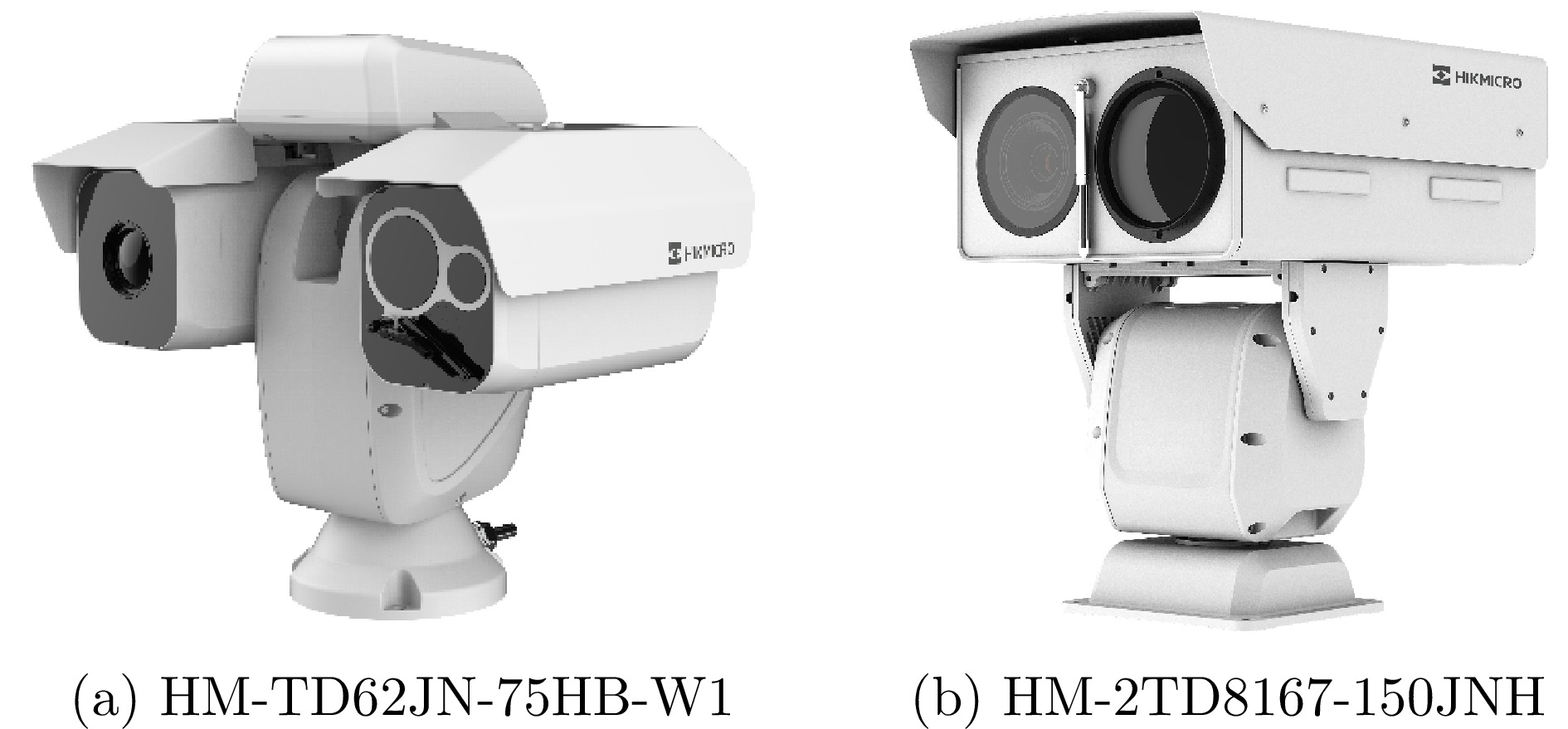

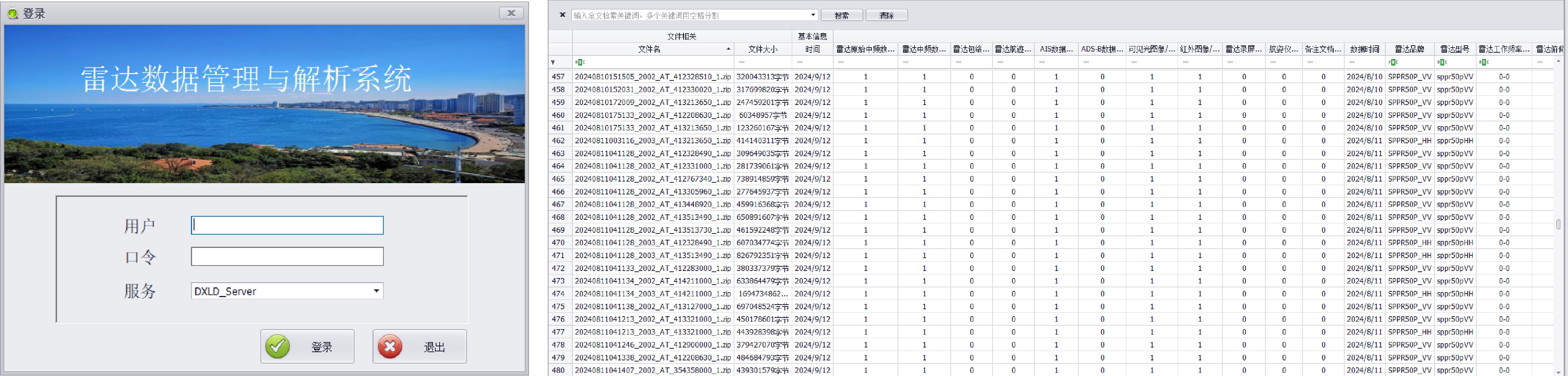

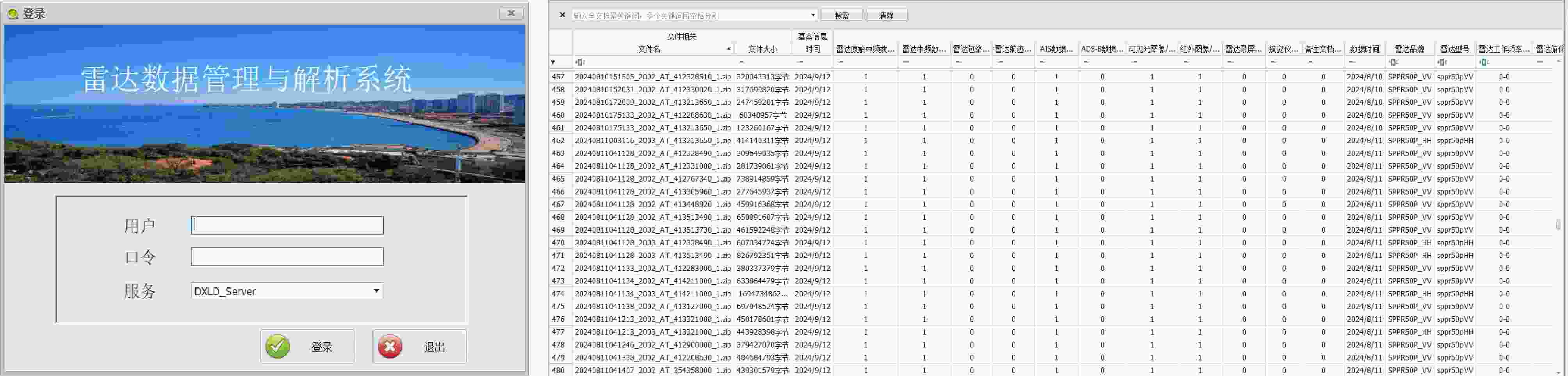

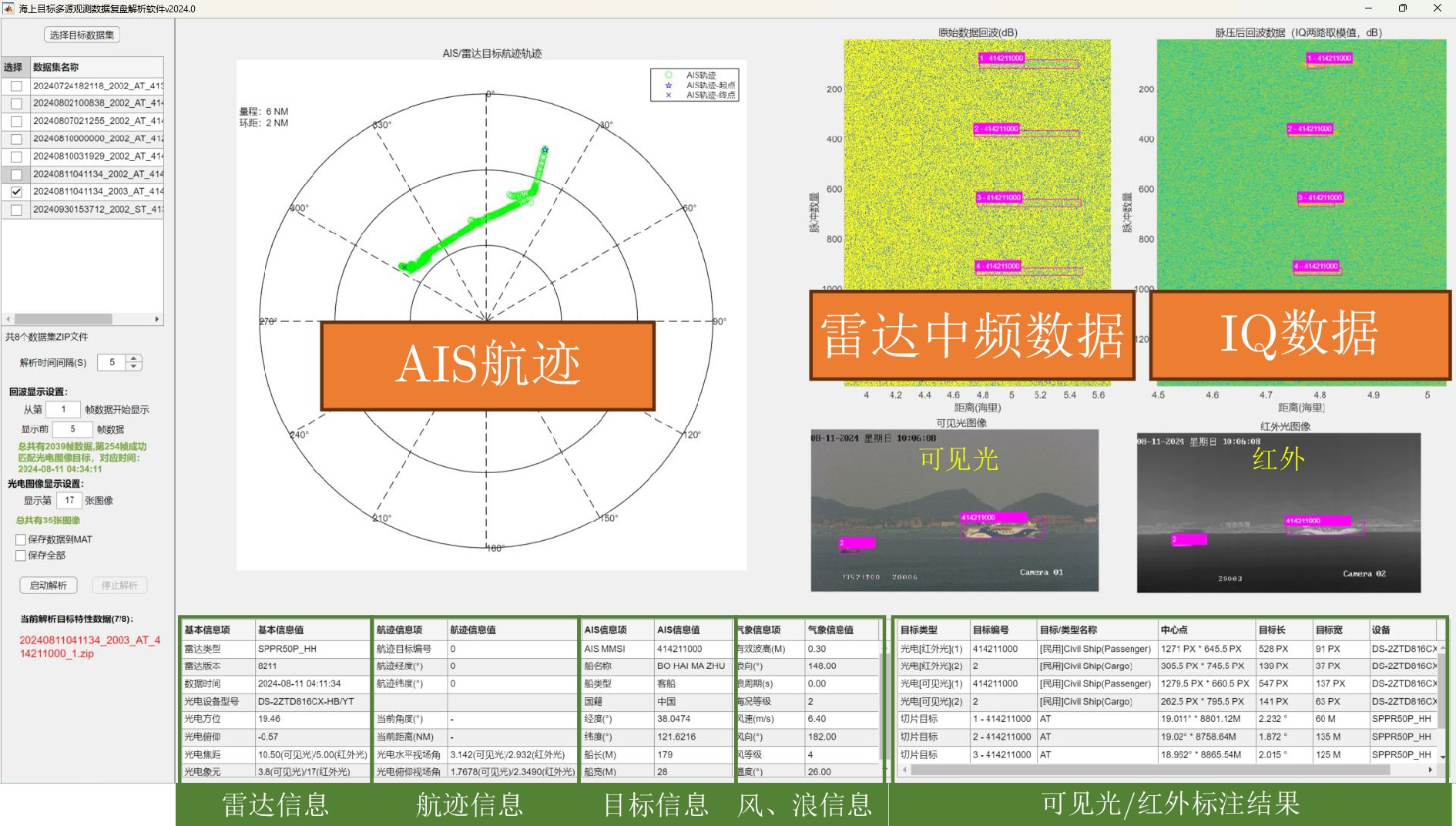

图 10
20240810031929 _2002_AT_414095000 _1数据复盘解析结果Figure 10.
20240810031929 _2002_AT_414095000 _1 Data disk parsing result
图 11
20240802100838 _2002_AT_414211000 _1数据复盘解析结果Figure 11.
20240802100838 _2002_AT_414211000 _1 Data disk parsing result
图 12
20240807021255 _2002_AT_414211000 _1数据复盘解析结果Figure 12.
20240807021255 _2002_AT_414211000 _1 Data disk parsing result
图 13
20240811041134 _2002_AT_414211000 _1数据复盘解析结果Figure 13.
20240811041134 _2002_AT_414211000 _1 Data disk parsing result
图 14
20240811041134 _2003_AT_414211000 _1数据复盘解析结果Figure 14.
20240811041134 _2003_AT_414211000 _1 Data disk parsing result
图 15

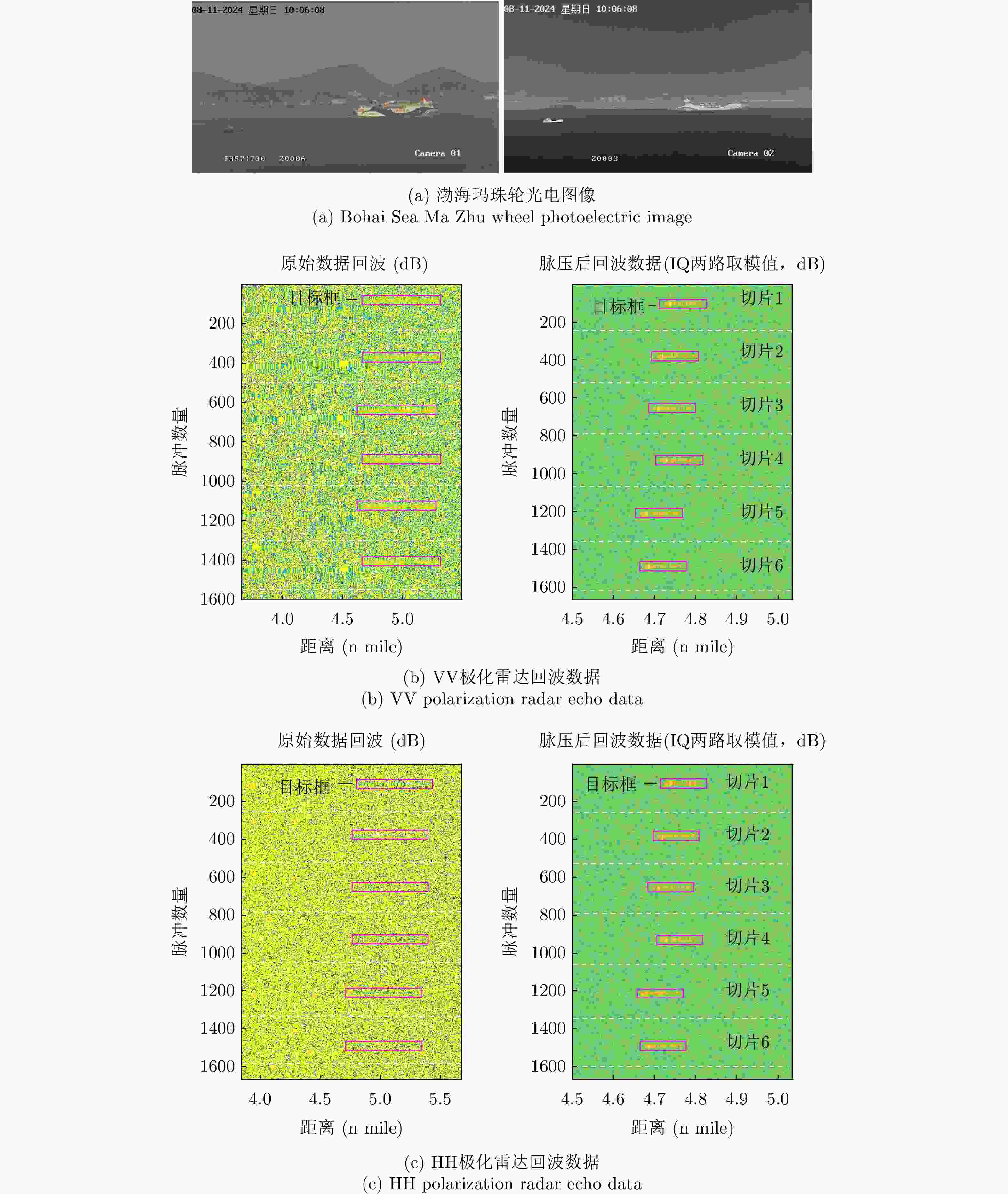

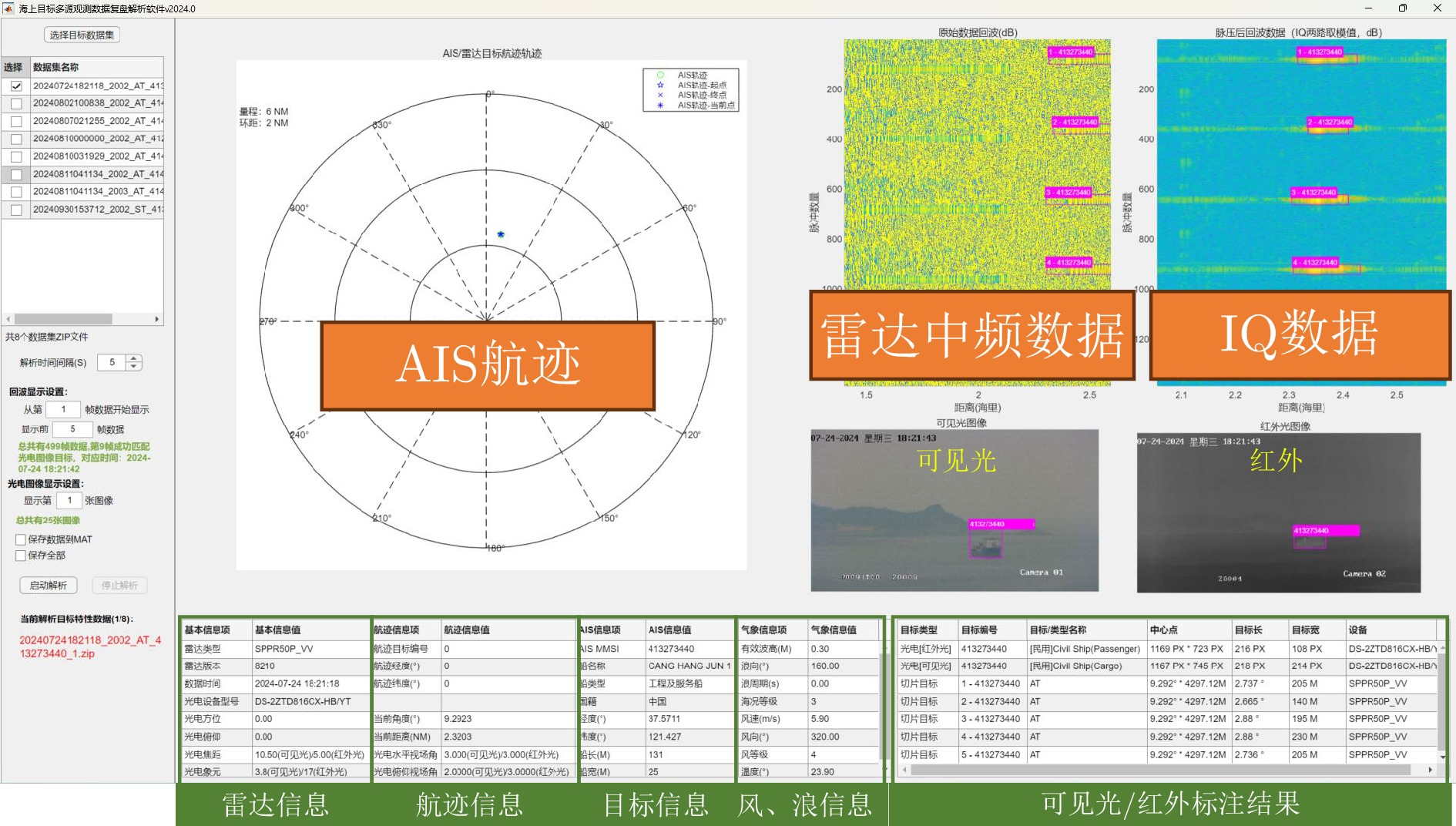

20240724182118 _2002_AT_413273440 _1数据复盘解析结果Figure 15.
20240724182118 _2002_AT_413273440 _1 Data disk parsing result
图 16
20240810000000 _2002_AT_412362740 _1数据复盘解析结果Figure 16.
20240810000000 _2002_AT_412362740 _1 Data disk parsing result表 1 已共享的X波段固态全相参雷达对海探测数据
Table 1. Shared X-band solid-state fully coherent radar sea detection data
卷期 极化方式 数据量 场景介绍 2019年第1期 HH 3组 主要为扫描和凝视观测模式下的海杂波数据，目标为海面非合作目标。 2020年第1期 HH 2组 主要为凝视观测模式下的海杂波数据、海杂波+目标数据，目标为锚泊船只和航道浮标。 2020年第2期 HH 2组 为海面机动目标跟踪试验数据，目标为海面合作目标(小型快艇)。 2020年第3期 HH 1组 为雷达目标RCS定标试验数据，目标是RCS为0.25 m2不锈钢球，由渔船拖动或漂浮。 2021年第1期 HH 5组 为云雨气象条件下的雷达不同转速扫描试验数据，海面无合作目标。 2022年第1期 HH和VV 142组 主要为两部不同极化方式的雷达凝视观测模式下的海杂波+目标数据，目标为钢质航道浮标。
下载: 导出CSV

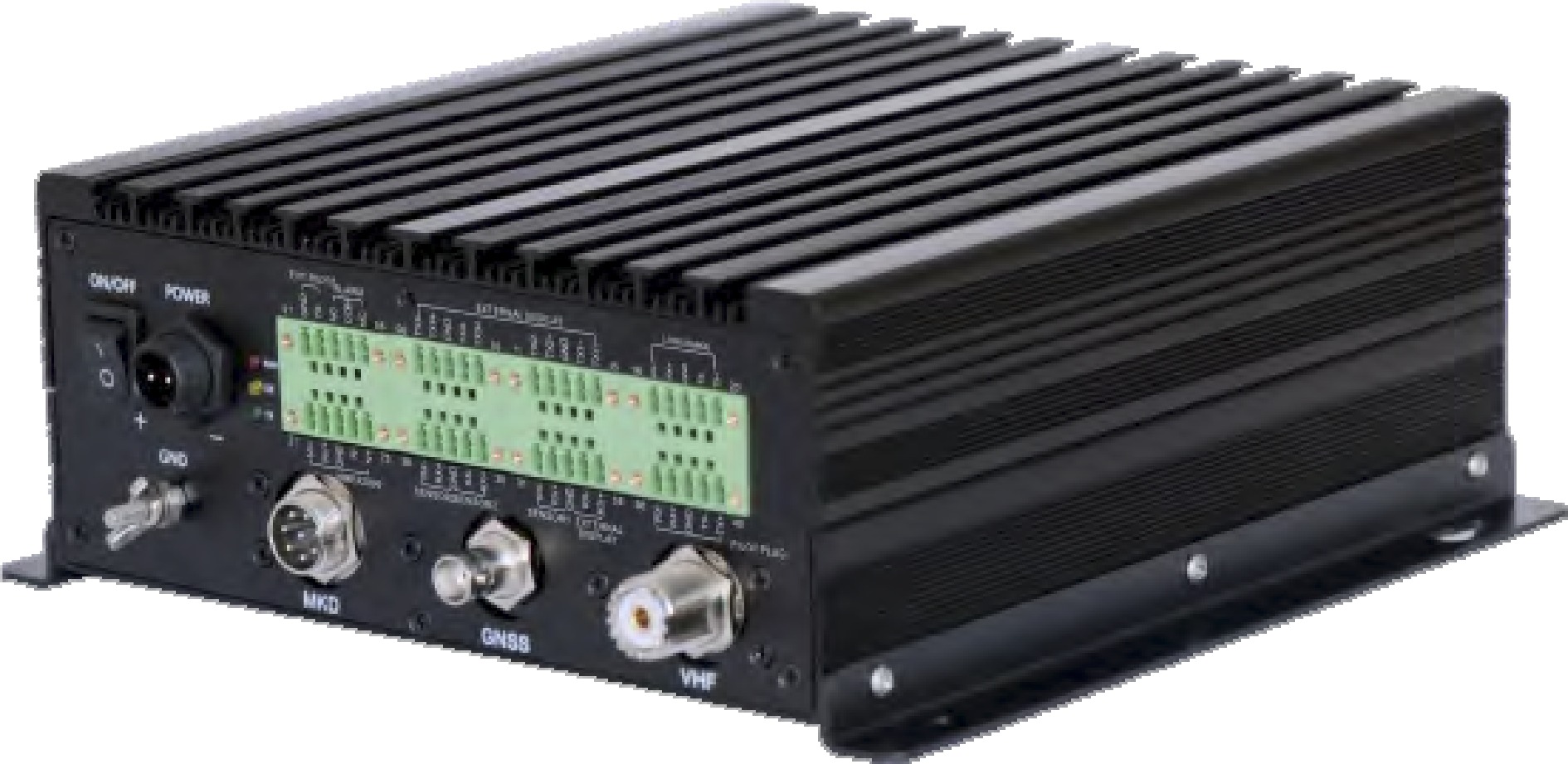

表 2 AIS设备主要参数
Table 2. Main parameters of AIS equipment
参数 数值 频率范围 156.025～162.025 MHz 输出功率 1W/12.5W AIS接收信道 2个(含A, B信道) 信道带宽 25 kHz 首次定位时间 ＜30 s(冷启动)，＜1 s(热启动) 水平位置精度 5 m (CEP50%，开阔地) 测速精度 0.1 m/s (50%@10 m/s) 工作温度 –15～+55°C
下载: 导出CSV
表 3 船只AIS静态报文示例
Table 3. Example of ship AIS static message
AIS信息项 MMSI 船名称 船类型 国籍 经度(°) 纬度(°) 船长(m) 船宽(m) 信息值 413273440 CANG HANG JUN 1 工程及服务船 中国 37.5701 121.4279 131 25 414211000 BO HAI MA ZHU 客船 中国 37.5596 121.381 179 28 412362740 SHENG SONG GONG 169 其他类型干货船 中国 37.5452 121.3901 67 14 413021330 BEI HAI JIU 119 搜救船 中国 37.5635 121.4287 100 15
下载: 导出CSV
表 4 不同运动状态船只AIS信息更新速率
Table 4. AIS information update rate of ships in different motion states
船舶运动状态 标称更新周期 实际更新周期 锚泊或靠泊且速度<3 kn 3 min 3～10 min 锚泊或靠泊且速度>3 kn 10 s 8～15 s 0～14 kn 10 s 8～15 s 0～14 kn且改变航向 3 1/3 s 未测试 14～23 kn 6 s 4～10 s 14～23 kn且改变航向 2 s 未测试 大于23 kn 2 s 未测试
下载: 导出CSV
表 5 探测海域气象水文数据示例
Table 5. Example of meteorological and hydrological data from the sea area detected
日期 浪高(m) 浪向(°) 海况
等级风速 风向 风等级 最低温度(℃) 最高温度(℃) 天气 经度(°) 纬度(°) 2024/8/3 0.1 130 1 1.2 90 1 27 27 多云 121.449000 37.595000 2024/8/11 0.3 151 2 5.3 183 3 32 32 晴 121.449000 37.595000 2024/8/21 0.2 53 2 1.3 63 1 31 31 小雨 121.449000 37.595000 2024/9/20 1.4 1 4 9.1 28 5 18 18 小雨 121.449000 37.595000 2024/9/21 1.9 4 4 13 11 6 17 17 晴 121.449000 37.595000 2024/10/20 0.6 69 3 8.2 115 5 13 13 中雨 121.449000 37.595000 2024/11/16 0.8 233 3 8.3 315 5 6 6 阴 121.449000 37.595000 2025/1/8 1.4 346 4 11.2 339 6 -5 -5 小雪 121.449000 37.595000 2025/1/9 1.6 239 4 11.1 336 6 -6 -6 小雪 121.449000 37.595000 2025/1/26 0.2 124 2 4.1 271 3 -6 -6 暴雪 121.449000 37.595000
下载: 导出CSV
表 6 ZIP数据压缩文件协议
Table 6. ZIP data compression file protocol
数据类型 协议项 数据标志信息
(标志位1表示存在此数据，
0表示不存在此数据)雷达原始中频数据(解调脉压前)标志位 雷达中频数据(解调脉压后)标志位 雷达包络数据标志位 雷达航迹数据标志位 雷达航迹报文类型标志位 AIS数据标志位 ADS-B数据标志位 可见光图像/视频数据标志位 红外图像/视频数据标志位 雷达录屏数据标志位 气象水文(浪)数据标志位 气象水文(风)数据标志位 气象水文(温度)数据标志位 航姿仪数据标志位 备注文档(TXT)标志位 数据时间 数据时间 雷达设备信息 雷达品牌 雷达型号 雷达工作频率范围(GHz) 雷达俯仰波束宽度(°) 雷达方位波束宽度(°) 雷达极化方式 雷达脉冲重复频率(Hz) 雷达距离分辨率(m) 雷达发射增益(dB) 雷达STC设置 雷达天线工作方式 目标切片方位(相比于正北)范围(°) 目标切片距离范围(m) 雷达目标航迹信息 雷达目标航迹编号 雷达目标航迹经度 雷达目标航迹纬度 雷达目标速度 雷达目标对地航向(单位：°) 目标AIS信息 船编号(AIS) 船名(AIS) 国籍(AIS) 船只类型(AIS) 船长(m)(AIS) 船宽(m)(AIS) 航行状态(AIS) 船只经度(AIS) 船只纬度(AIS) 船只时间(AIS，数据起始帧) 船只速度(AIS，数据起始帧) 船艏向(°)(AIS，数据起始帧) 对地航向(°)(AIS，数据起始帧) 光电数据信息 图像时间/视频起始对应的系统时间 可见光图像目标识别结果 红外图像目标识别结果 气象水文信息 有效浪高(m) 浪向(°) 海况等级 风速 风向(°) 风力等级 温度(°C) 天气 备用信息位 备用信息位
下载: 导出CSV
表 7 船只目标数据分类
Table 7. Target data classification
船体类型 船只类型 干货船 干散液散兼用船、散货船、其他类型干货船、
杂货船液货船 油船、油轮、石油化学品船、其他类型液货船 集装箱船和滚装船 集装箱船、滚装船 客船和轮船 客船、客轮 渔业船 捕捞船、渔船 工作和服务船 港口补给船、近海供应船、近海作业船、
拖船、引航船、工程及服务船执法和救援船 海警船、执法船、搜救船 娱乐和休闲船 帆船、娱乐船、游艇、快艇
下载: 导出CSV
表 8 数据集中部分目标数据列表
Table 8. List of partial target data in the data set
序号 目标数据名称 船只类型 1 20240810031929 _2002_AT_414095000 _1客船 2 20240802100838 _2002_AT_414211000 _1客船 3 20240807021255 _2002_AT_414211000 _1客船 4 20240811041134 _2002_AT_414211000 _1客船 5 20240811041134 _2003_AT_414211000 _1客船 6 20240724182118 _2002_AT_413273440 _1工程及服务船 7 20240810000000 _2002_AT_412362740 _1其他类型干货船
下载: 导出CSV
表 9 特征列表
Table 9. List of features
特征域 名称 计算方法与物理意义 时域 相对平均幅度RAA 待测单元与参考单元的平均比值，衡量检测单元与参考单元的幅度差异。 相对峰高RPH 待检测单元的脉冲回波峰值与相邻脉冲平均幅度的比值，反映目标与海杂波回波峰值在总信号的
能量占比及峰值起伏程度的差异。时域熵值二阶矩SOTE 待测单元信息熵值的方差，衡量目标和海杂波回波序列熵值的离散程度。 频域 相对多普勒峰高RDPH 待检测单元的多普勒峰值和参考单元的多普勒峰值均值的比值，
反映两类回波频率峰值能量占比、突变程度差异。相对多普勒向量熵RVE 待检测单元与参考单元频谱信息熵的比值，反映信号频谱的混乱程度。 频域熵值二阶矩SOFE 频域待检测单元频谱信息熵值的方差，反映两类序列频域熵值的离散程度。
下载: 导出CSV
-
