目标的空间散射分布描述了目标对于入射波的空间反射能力,是研究雷达、引信、制导、遥感工程和表面探测等领域的理论基础。在太赫兹频段,目标表面的材料介电特性和相对粗糙度均与微波段和红外频段有所差异,因而研究太赫兹频段简单目标的散射特性为THz雷达空间探测、成像和通信技术提供了理论基础[1,2]。
粗糙介质目标的散射特性受目标形状、表面粗糙度、材料介电特性以及入射波特性的影响[3]。目标散射特性的首要研究重点为介电参数测量和反演。太赫兹时域光谱技术(THz-TDS)和太赫兹椭偏技术是常见的两种测量材料色散特性的实验手段[4,5]。同时,Drude模型、Debye模型和Lorentz振子模型以及Kramers-Kronig等方法为太赫兹频段色散谱的拓展研究提供了理论模型[6,7]。太赫兹雷达散射截面是研究太赫兹目标散射特性重要参数。华厚强等人通过将并矢格林函数引入物理光学方法,研究了自由空间复杂导体目标的太赫兹雷达散射截面的高频算法[8]。东南大学的李茁等人通过射线追踪高频近似方法计算了理想导体目标的太赫兹散射特性[9]。王瑞君等人通过引入阻抗边界条件,使用等效边缘电磁流法研究了铝制金属目标的太赫兹散射特性[10]。然而,由于太赫兹波波长较短,空间目标在太赫兹频段拥有电大尺寸,同时,由于表面相对粗糙度和介电参数的差异,太赫兹散射特性呈现与微波和红外不同的散射特性。FDTD理论、基尔霍夫近似以及辐射传输理论等多种高频数值算法已经应用到太赫兹粗糙介质目标的散射特性研究中。Christian等人结合THz-TDS技术,验证了300 GHz窗口附近粗糙表面的散射特性满足基尔霍夫近似[11]。Nam和Garth等人使用辐射传输理论和FDTD Monto Carlo法预测了0.25~1 THz太赫兹低频段粗糙颗粒介质的散射特性[12,13]。目前太赫兹散射特性的测量技术主要基于太赫兹时域光谱技术的RCS电磁缩比测量系统[14]。国内华中科技大学与天津大学分别搭建了目标散射特性测量系统,测量了粗糙金属平板的散射特性,测量结果与物理光学的理论预测吻合[15],分析了表面粗糙度和介电参数等因素对散射特性的影响[16,17]。
根据物理光学法,在稳相点附近,面元的法矢位于入射矢量和散射矢量的角平分线附近[18,19]。因而粗糙介质目标的相干散射截面由理想导体的散射截面、菲涅尔反射系数和表面粗糙度的特征函数组成,可以分别计算粗糙导体目标、光滑介质目标和粗糙介质目标的散射截面。光滑介质/导体球形目标具有严格的表面解析结构,是常见的散射测量实验的定标体。本文以金属铝和介质白漆作为目标表面材料,研究了光滑金属和介质目标的散射特性,与Mie理论相互验证,误差小于0.1 dBm2,验证了相干散射分量计算的准确性。基于标量近似法,结合面元剖分技术和遮蔽函数,采用朗伯定理,验证了粗糙介质球的非相干散射计算的准确性;计算了不同频率下电大尺寸粗糙介质球的非相干散射,并数值分析了材料表面粗糙度、入射波长等对目标相干散射和非相干散射的影响。为太赫兹粗糙目标散射特性的实验测量和理论分析奠定了基础。
2 粗糙介质目标的相干散射和非相干散射在微波和红外频段,空间目标散射截面与入射波和散射波的频率、角度、极化态以及目标的几何尺寸、形状、运动速度、姿态及表面粗糙度和材料的色散参数有关。在微波频段,由于入射波波长较长,目标常视为理想导体,当波谱进入太赫兹频段,受趋肤效应等影响,目标应视为优先介电常数的粗糙介质目标。太赫兹粗糙介质目标的散射截面
基尔霍夫模式适用的近似条件为:
粗糙目标的表面可看做是光滑物体表面上叠加高度起伏的粗糙面。光滑表面满足曲面方程

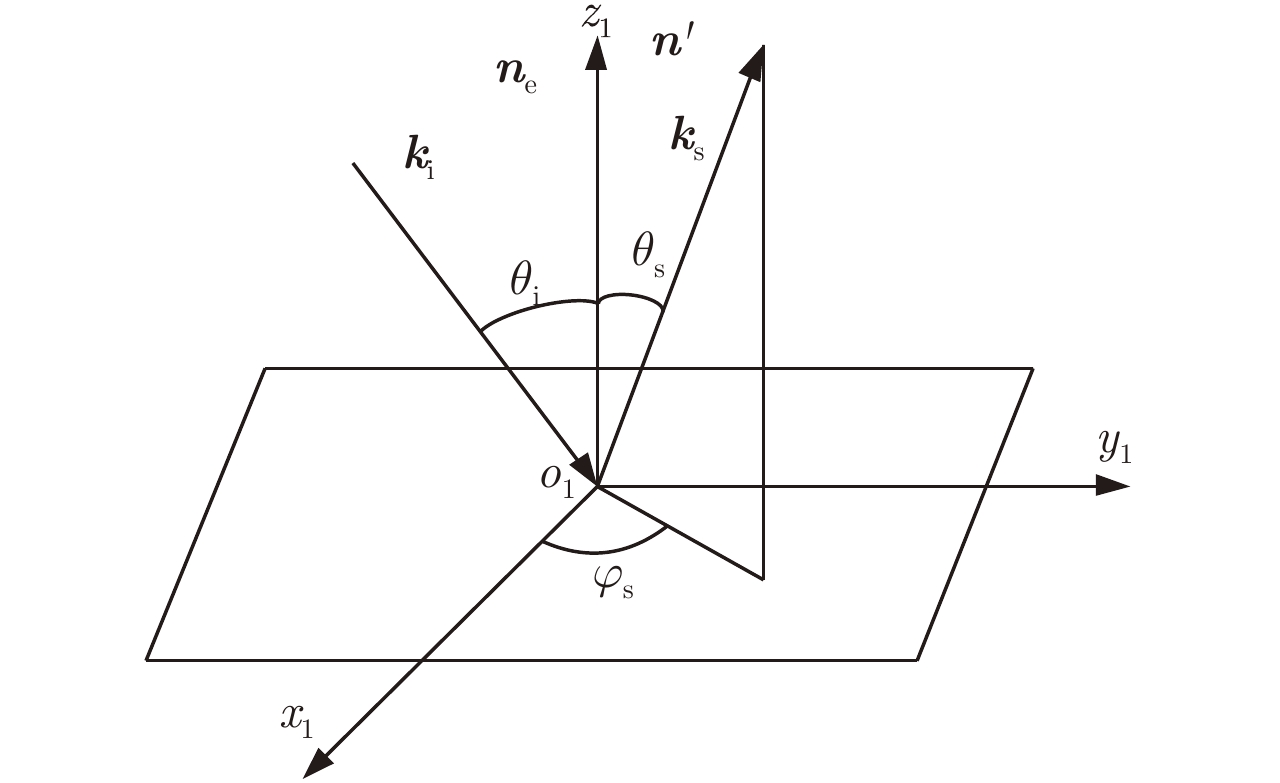

以光滑表面任意点为原点,建立本地坐标系
根据基尔霍夫理论计算远场情况下平面波入射粗糙目标的散射场,令入射波
其中,
其中,
其中,
其中,
从而,式(5)可表示为:
式中,
在式(10)中,表面散射点的位置矢量
目标的相干散射场来自于目标表面镜向点附近的第一菲涅尔区域。镜向反射点处目标的法向单位矢量
令
根据稳相定理,粗糙目标的相干散射场
从而物体的相干散射截面
依据粗糙介质目标的相干散射场,退化获得光滑介质目标和粗糙导体目标的散射截面。对于粗糙导体目标,
对于光滑介质目标,表面粗糙度为0,其散射截面为:
根据式(18)可与光滑介质球体的Mie理论精确解做对比,以验证稳相法近似下目标散射截面计算的准确性。
在物理光学近似下,粗糙表面的非相干散射由叠加在光滑面上的随机起伏粗糙度引起。结合遮蔽函数
根据标量近似,在表面均方根斜度小于0.25且忽略边缘绕射和多次散射的情况下,平面波入射下单位面积粗糙面的散射截面的基尔霍夫近似解为:
其中,
使用IR-VASE MARKII系列远红外光谱椭偏仪,测量了金属铝和介质白漆的复折射率。7.5 THz下金属铝的复折射率为(150.6, 347.6), 9.0 THz下介质白漆的复折射率为(2.1, 0.065)。其中金属铝和介质白漆表面抛光,金属铝的牌号为2A11,主要成分为铝合金,并包含2.2%~4.9%的铜、0.2%~1.8%的镁、0.3%~0.9%的锰以及少量的硅组成。介质白漆涂覆在金属铝表面。式(18)近似计算了太赫兹频段光滑目标的散射截面,与Mie理论光滑介质球的精确散射解作为对比,可验证太赫兹粗糙介质目标相干散射截面计算的准确性。图3分别计算了表面为金属铝和介质白漆的光滑球的太赫兹散射截面,球半径为0.05 m。其中图3(a)为金属球的太赫兹散射截面,入射频率为7.5 THz,计算结果与导体球结果类似,HH极化和VV极化相等,稳相法计算的双站散射截面与Mie理论计算的结果吻合,根据Mie理论定义,散射角

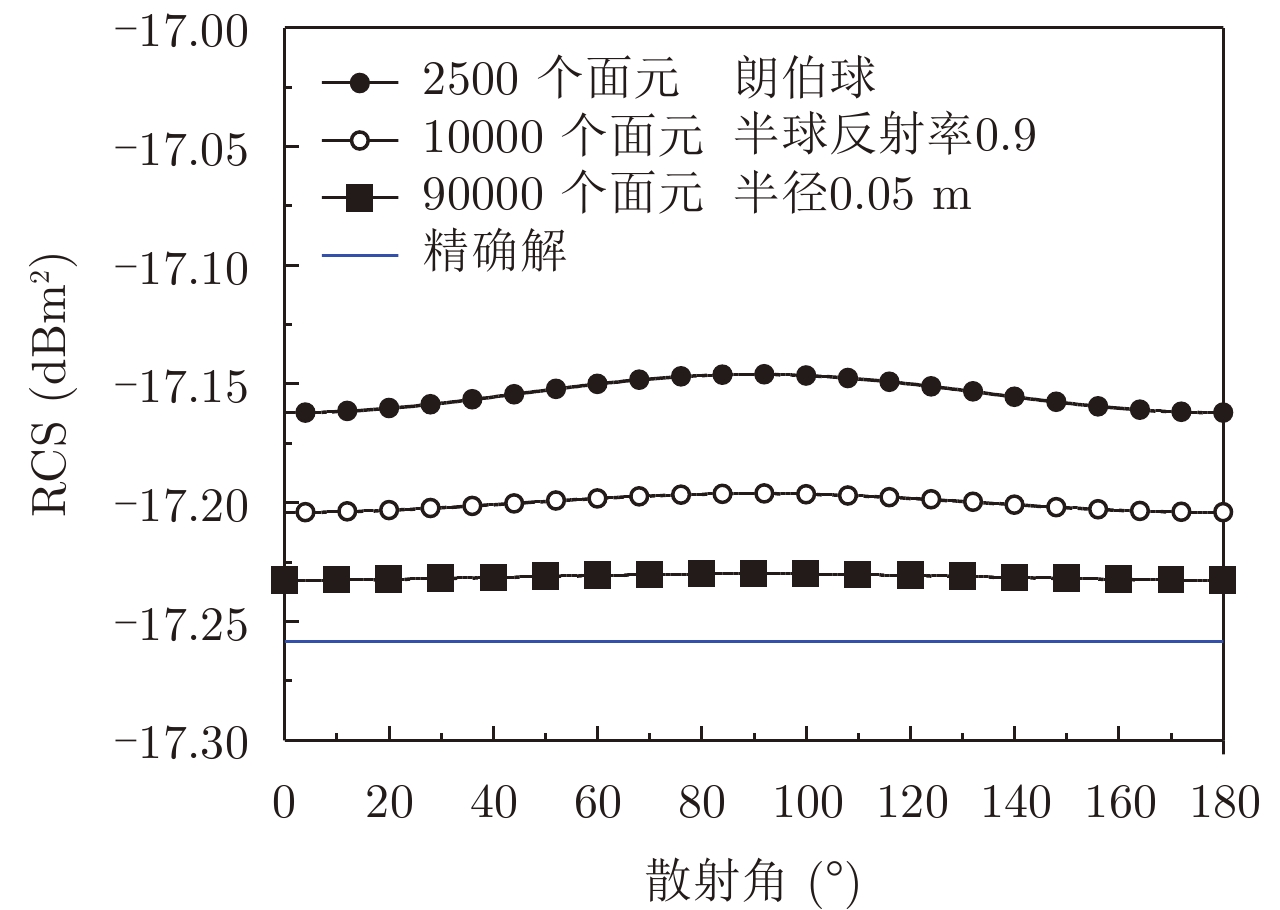

根据式(19),朗伯表面的单位散射截面

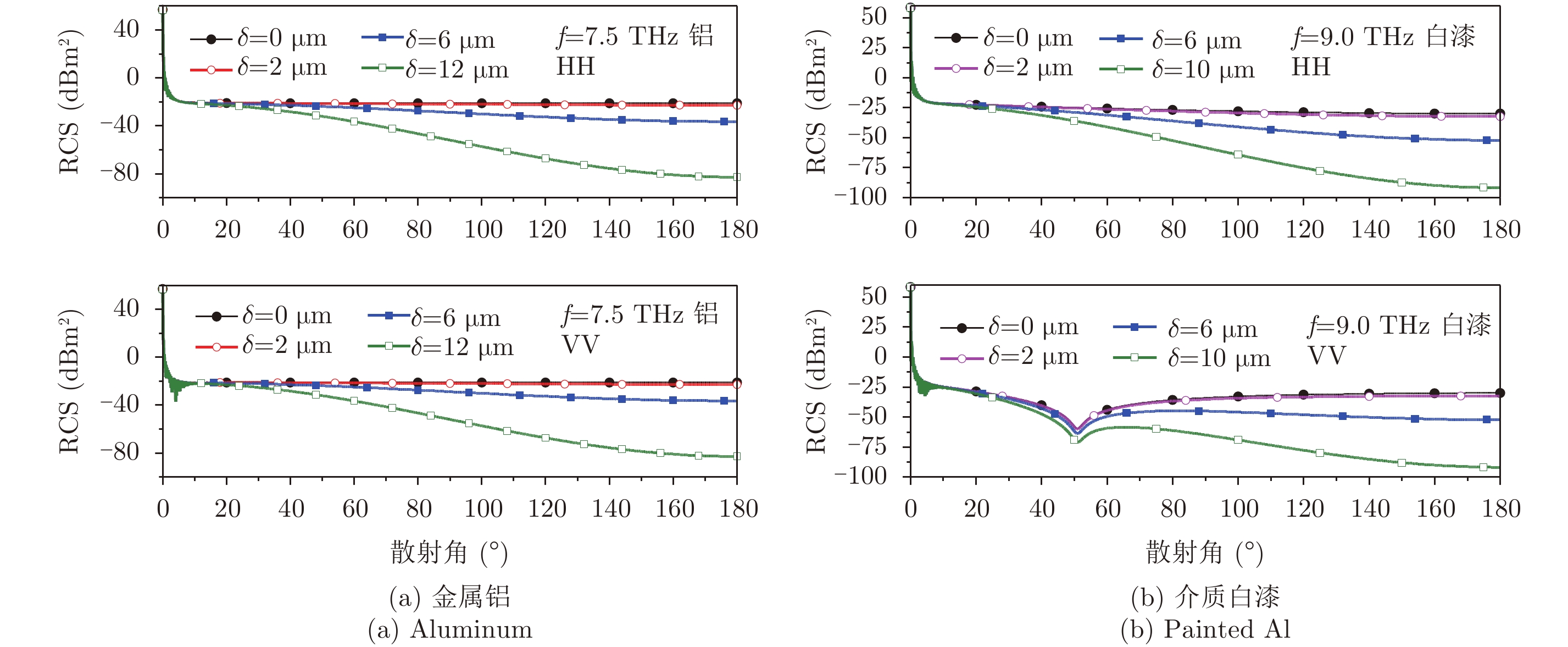

图5使用稳相法计算了不同粗糙度介质球的双站相干散射截面,随着粗糙度的增加,相干散射截面逐渐减小。其中,图5(a)为金属铝球,表面均方根高度分别为0 μm, 2 μm, 6 μm和12 μm,入射频率为7.5 THz,散射截面HH极化与VV极化基本相同,体现了金属铝在太赫兹频段的导体性。图5(b)为介质白漆球,表面均方根高度分别为0 μm, 2 μm, 6 μm和10 μm,入射频率为9.0 THz,不同极化的散射截面出现明显差异,说明白漆材料在太赫兹频段体现介质性。

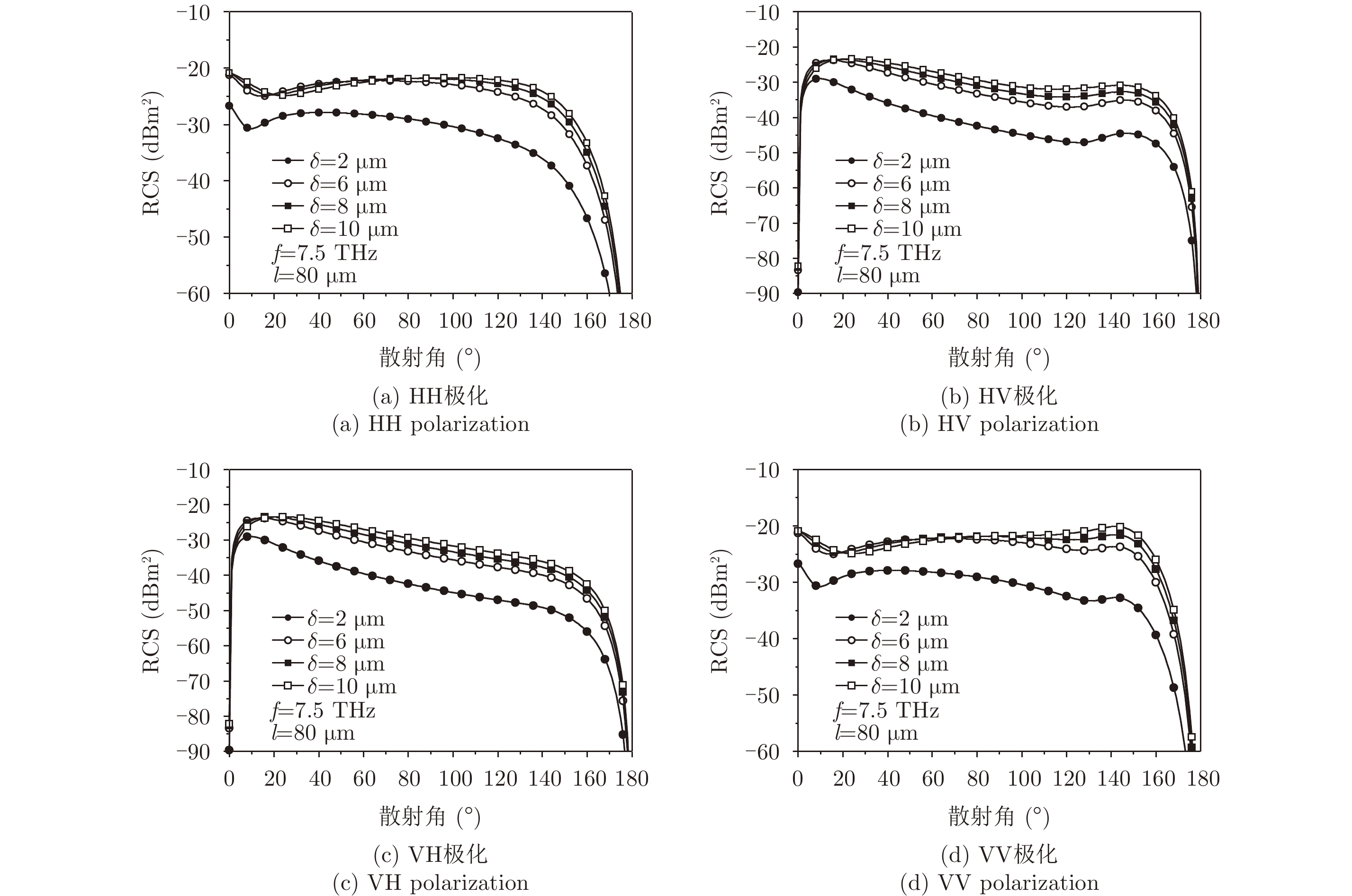

图6为粗糙金属铝球的不同极化态下非相干散射截面随表面均方根高度的变化。其中,球半径为0.05 m,入射频率为7.5 THz,表面相关长度为80 μm,均方根高度分别为2 μm, 6 μm, 8 μm和10 μm。如图所示,对于金属球,非相干散射的交叉极化小于平行极化分量,在后向散射区域,交叉极化分量接近于0,同时,由于遮蔽函数的作用,非相干散射分量在前向区域迅速减小至0。随着均方根高度的增加,金属球的非相干散射截面逐渐增大,当

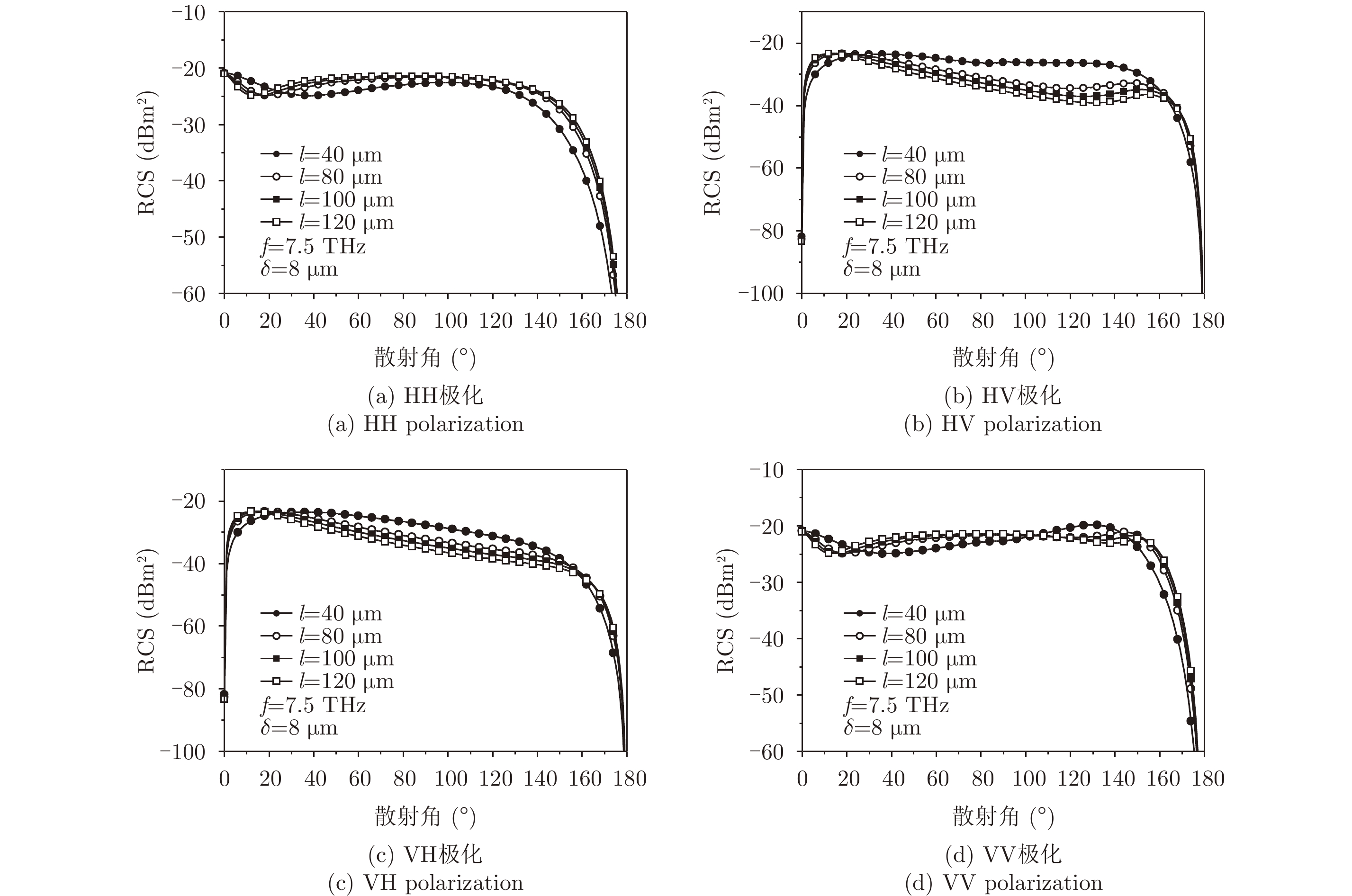

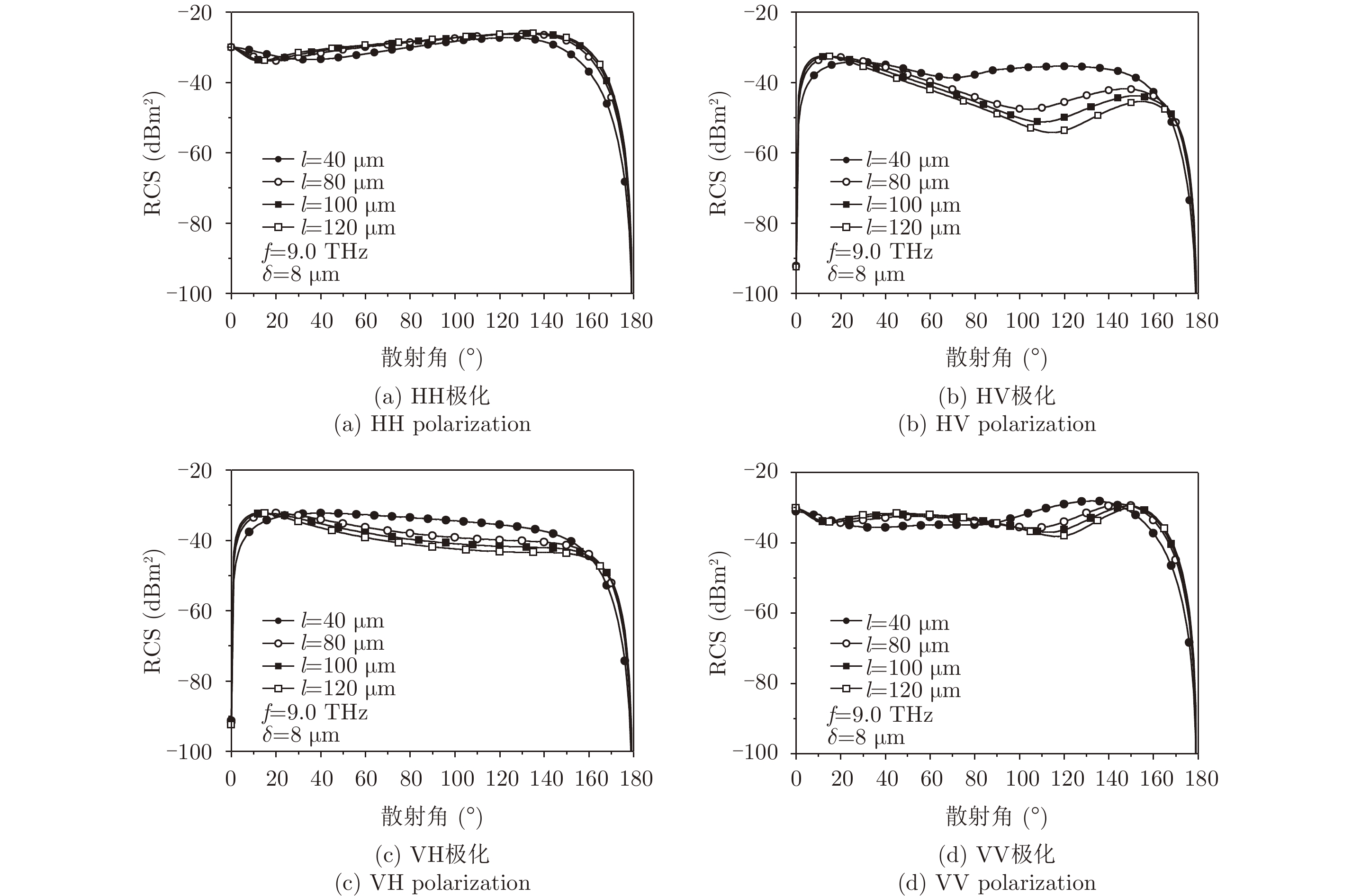

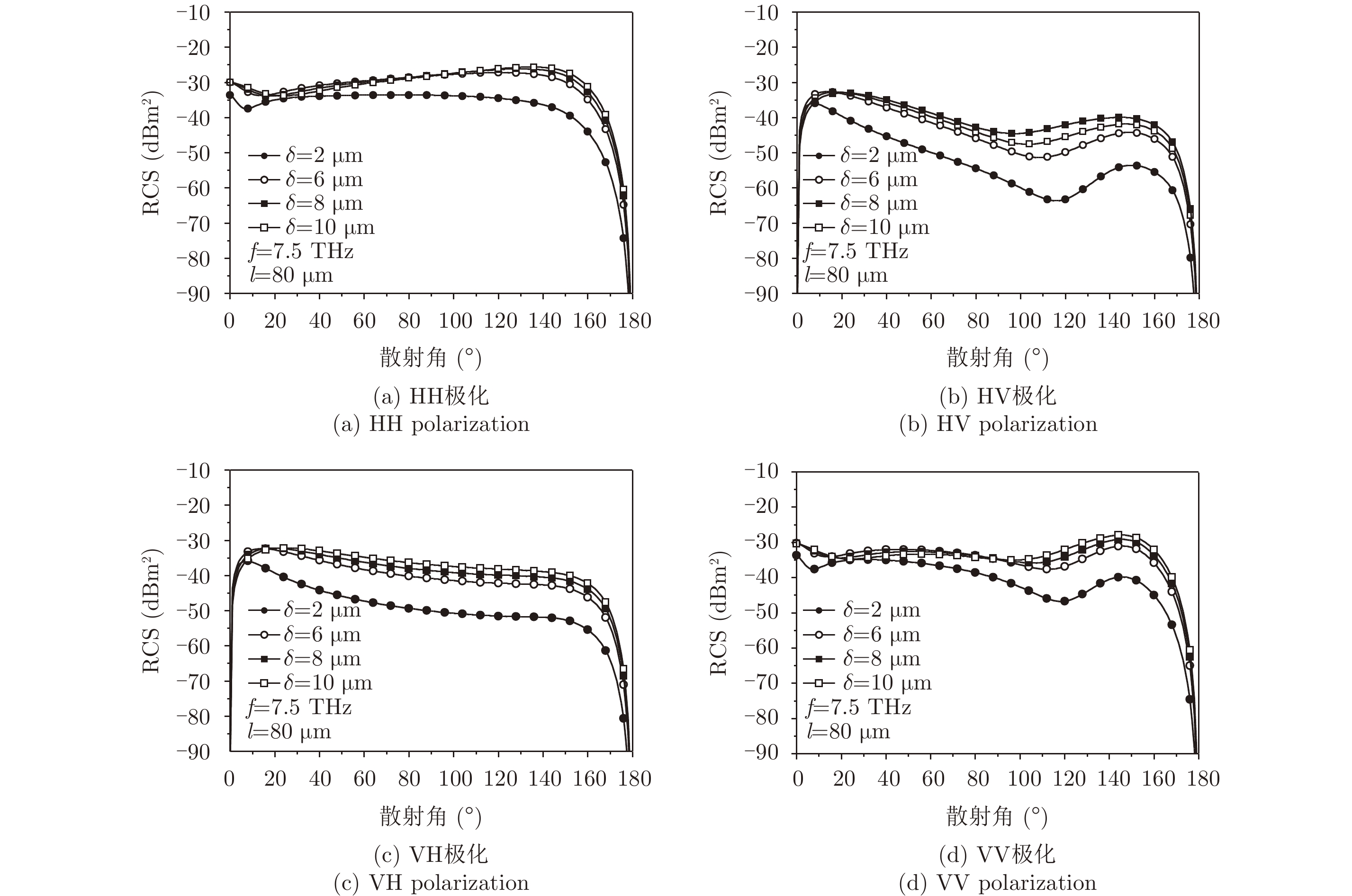

图8和图9为介质白漆球的非相干散射分量随均方根高度和相关长度的变化,入射频率分别为7.5 THz,9.0 THz,球半径为0.05 m。与金属球类似,随着粗糙度的增加,非相干散射分量逐渐增加,并逐渐大于相干散射分量,对于介质白漆球,HH极化的散射分量最大,其次为VV分量,交叉极化的散射分量小于水平极化非相干散射分量。在前向散射区域附近,非相干散射分量接近于0,远远小于相干散射分量,在后向散射区域,非相干散射主要由水平极化分量构成,交叉极化分量的非相干散射极小。
在太赫兹频段,基于金属和介质材料不同的介电参数,使用基尔霍夫近似,可获得太赫兹频段粗糙介质目标的相干散射分量和非相干散射分量。当目标任意点的主曲率半径远远大于入射波长,粗糙表面高度起伏均方根远小于波长时,可使用物理光学稳定相位法,导出粗糙介质目标双站散射截面的相干分量公式。该公式由理想导体散射截面、介质表面的菲涅尔反射系数、粗糙表面的特征函数3部分组成。通过对比光滑介质球的Mie理论精确解,验证了太赫兹相干散射计算的准确性。非相干散射分量通过对粗糙目标面元剖分、照射区域遮蔽消隐获得,通过与朗伯球精确解的对比,证明了表面剖分精度越高,非相干散射计算越精确。同时,随着表面粗糙度的增加,相干散射逐渐减小,非相干散射逐渐增大。本文基于物理光学近似,适用于计算太赫兹频段下电大尺寸粗糙目标的相干散射和非相干散射特性,弥补了高频数值算法计算效率低的局限性,为太赫兹频段散射机理的研究提供了理论基础。
