1 引言

逆合成孔径雷达 (Inverse Synthetic Aperture Radar, ISAR) 通过发射大带宽信号和利用雷达与目标之间的相对运动，能分别获得所观测目标的距离向和方位向高分辨，并进而获得目标的高分辨图像^{[1, 2]}。常规单站ISAR的成像结果是在视角改变较小 ( < 10°)、目标的散射点分布近似不变的条件下获得的^[2]。而对于具有高机动、高速、隐身等特性的现代飞行器，相对雷达视角的细微变化常引起雷达截面积 (Radar Cross Section, RCS)10~15 dB的起伏^[3]。RCS剧烈起伏或始终处于极小值，会致使ISAR图像质量的下降。另外，现代雷达对抗技术 (如电子干扰和反辐射武器) 的发展使得雷达工作环境受到严峻挑战，常规ISAR的单站有源辐射方式，在抗干扰和抗摧毁能力方面存在缺陷。

不同于常规单站ISAR，各站广域部署的双 (多) 基地雷达在成像方面具有其特有优势。双站ISAR可解决沿雷达视线方向 (Line Of Sight, LOS) 运动或高机动目标的成像^{[4, 5]}。而分布式雷达利用空间合理部署能够获得目标多个方向的散射信息，用实孔径的成像方式，代替ISAR利用运动合成虚拟孔径，来获得高分辨率。分布式雷达由任意个发射和接收站按照任意分布构成，可通过多输入多输出 (Multiple Input Multiple Output, MIMO) 雷达系统来实现^{[6, 7]}，MIMO成像雷达能够利用空间谱域内多个通道的观测采样，来实现一次快拍成像^{[8, 9]}。近些年，结合MIMO雷达和ISAR的成像技术成为成像雷达领域的热点，MIMO-ISAR综合了MIMO雷达实孔径和ISAR合成孔径成像的特点，即能够缩短ISAR成像积累时间，又能够减少MIMO雷达成像的实阵元数目^[10-12]。文献[10]分析了MIMO-ISAR回波的重新排列和插值问题；文献[11]分析了MIMO-ISAR的图像校正和速度的估计问题；文献[12]提出了一种MIMO-ISAR的参数估计方法。但上述工作均采用均匀线阵，在空间谱域上均匀致密的重构目标信息，这牺牲了分布式雷达布站的灵活性，因此，不均匀或随机布站的分布式MIMO雷达的成像的研究受到了关注^{[13, 14]}。文献[13]提出在稀疏非均匀的无源分布式雷达中，利用压缩感知技术在空间谱域稀疏重构目标图像的成像方法；文献[14]则讨论了基于子图像融合的运动目标MISO-ISAR成像问题，利用图像域的处理方法实现目标的高分辨成像，为分布式MIMO-ISAR成像技术提供了新的途径。但这种处理是以各子图像目标姿态近似相同为前提的，没有充分考虑目标散射特性。

不同于文献[14]MIMO-ISAR成像所使用的正交相位编码信号，正交频分复用 (Orthogonal Frequency Division Multiplexing, OFDM) 波形是一种新的MIMO雷达正交波形，由于其通过常用的线性调频 (Linear Frequency Modulation, LFM) 波形和特定频率间隔调制获得良好的正交特性，这使得该波形具有更优的脉冲压缩特性^{[15, 16]}，因此，将该波形应用于分布式MIMO-ISAR对于提高成像性能是十分有益的。然而，需要指出的是，OFDM波形载频的不同会导致目标成像时产生新的难题，MIMO-ISAR不同观测通道得到的目标ISAR图像方位向成像结果会产生尺度变化，图像的融合更为困难。基于这一事实，本文首先建立了基于OFDM波形MIMO-ISAR的信号模型，并导出了不同通道所获取图像的距离和方位畸变因子的解析表达式；其次，提出了基于子图像变换积累融合的MIMO-ISAR成像方法，给出了具体成像流程，并通过仿真结果证实了提出方法的有效性。

2 分布式MIMO-ISAR回波模型

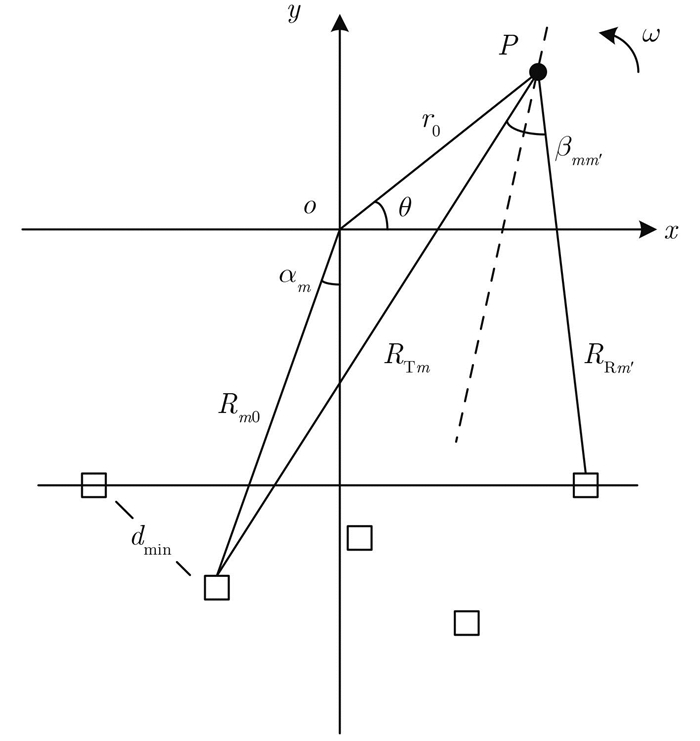

本文的观测模型如图 1所示。假设目标相对各观测的平动分量可以精确补偿。设成像中心o为坐标原点，目标为转台目标，目标的角速度为ω，绕成像中心o在xoy平面匀速转动。分布式MIMO-ISAR与目标处于同一平面，由M个收发复用的子雷达在xoy平面任意部署，发射波形通过频分实现正交，基带信号采用线性调频信号。因此，第m(m=1, 2, …, M) 个发射站的发射波形可表示为：

其中，t_r表示快时间，rect (·) 为矩形脉冲函数，T_p为脉冲宽度，μ=B/T_p为调频率，B为带宽。f_m为载频，可表示为f_m=f₀+(m-1)B, f₀为基准载频。

若要实现MIMO雷达的广域布阵，对目标实现多角度观测，最小子站间距d_min应满足文献[8]的空间分集条件，即

其中，D为目标的横向尺寸，R_m0为第m个发射站到成像中心的距离，λ_m为第m个发射站发射信号的波长。这样，M个子站两两构成一个双站ISAR观测通道，目标RCS相对各个观测通道独立同分布^[9]。

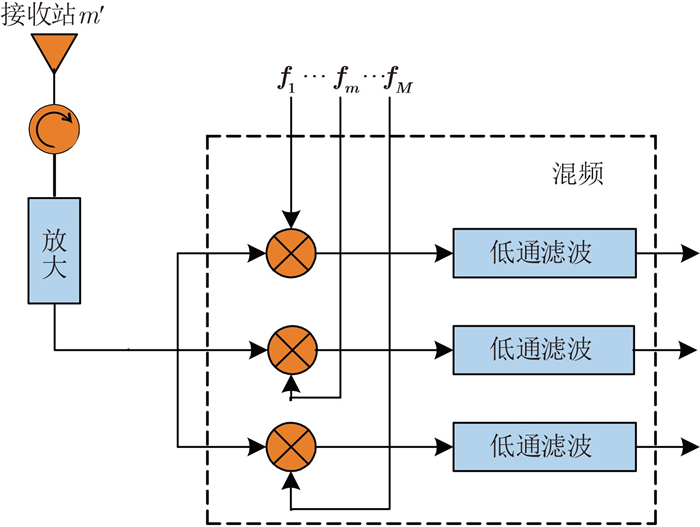

图 2的接收机结构适用于OFDM波形的分离。第m'(m'= 1, 2, …，M) 个接收站接收的回波经过收发开关后加权和放大，然后经过M个混频通道进行解调，混频的参考频率为M个发射信号的载频，低通滤波器带宽为B。经过处理后，第m'个接收站的第m个通道的输出信号为：

其中，c表示光速，$ 0\le t\le {{T}_{\text{a}}}$, T_a表示总的观测时间。σ_mm'表示第m个发射站到第m'个接收站这一观测通道 (以下简称m-m'通道) 观测角度的RCS，由于空间分集，σ_mm'在不同通道之间是独立同分布的。R_mm'(t) 表示发射站到成像中心到接收站的双程距离，可表示为$ {{R}_{m{m}'}}\left( t \right)\text{=}{{R}_{\text{T}m}}\left( t \right)\text{+}{{R}_{\text{R}{m}'}}\left( t \right) $。设散射点P与成像中心的距离为r₀，与x轴夹角为θ，则R_Tm(t) 和R_Rm'(t) 可分别表示为：

其中，$ {{\varphi }_{mm'}}$为m-m'通道的等效LOS与y轴的夹角，将在下一节中分析。$ {{\beta }_{mm'}}$为m-m'观测通道的双基地角。

可以看出，经过MIMO雷达的信号分选过程，各通道可将发射的正交频分波形分离，接下来各通道的成像结果即由传统ISAR成像方法获得。

式 (3) 经过距离向脉冲压缩可得到

其中，$ {{f}_{\text{d}, m{m}'}}=2\omega {{x}_{0}}/{{\lambda }_{m}}$为m-m'通道的多普勒频率，x₀, y₀为点P在观测通道m-m'的ISAR成像平面上的横坐标和纵坐标。假设在距离单元$ {{R}_{m{m}'}}\left( t \right)$有Q个散射点，忽略常数相位项，并考虑加性噪声，可得到方位向聚焦结果^[2]：

其中，w_mm'为m-m'通道噪声。

由于各子站分布式部署，系统可形成M²个通道，即能够得到M²个双基地ISAR的成像结果，由于观测角度独立，目标相对M²个通道的RCS独立同分布。反映在成像结果上，不同观测角度下，散射点强度不同，某些通道散射点可清晰辨认，某些通道散射点淹没在噪声中。为了得到稳定的成像结果，本文将各通道子图像在图像域进行融合处理，使得各通道子图像中散射点强度产生平均效应。

3子图像畸变分析

本文利用分布式的布站方式以及OFDM信号的波形分集，各个观测通道得到的双站ISAR子图像，由于双站等效LOS、双基地角以及信号载频的不同，图像旋转角度和缩放尺度因子各不相同，因此各通道得到的子图像存在畸变，在积累前还需对子图像进行预处理。下面分析图像旋转角度和缩放尺度因子这两类畸变。需要说明的是，${R_{{\rm{T}}m}}\left( {{t_{\rm{a}}}} \right)$, $ {R_{{\rm{R}}m'}}\left( {{t_{\rm{a}}}} \right)$是时变的，但在实际情况中，由于成像时间较短，可认为${R_{{\rm{T}}m}}\left( {{t_{\rm{a}}}} \right)$, ${R_{{\rm{R}}m'}}\left( {{t_{\rm{a}}}} \right)$变化较小，因此可认为双基地角${\beta _{mm'}} $是常数。

(1) 旋转角度

各通道的双站等效LOS的不同造成子图像绕成像中心旋转的角度不同。$ {\beta _{mm'}}$可表示为：

其中，$ {{\tilde{R}}_{m{m}'}}$为第m个和第m'个子雷达间的距离。R_Tm和R_Rm'分别为第m个发射站和第m'个接收站到散射点P的初始距离。

根据文献[4]，m-m'通道的等效LOS为双基地角${\beta _{mm'}}$的角平分线方向 (图 1的虚线所示)，根据几何关系可知，${\varphi _{mm'}}$即造成该通道所得的子图像旋转的角度。

因为${r_0} \ll {R_{m0}}$, m-m'通道的等效LOS可近似认为这两个子雷达相对坐标原点的双基地角，设第m个发射站LOS与y轴的夹角为α_m，可得

(2) 缩放尺度因子

由于各双站ISAR的双基地角、等效LOS和回波载频的不同，导致各子图像在方位向和距离向上尺度因子的不同，造成子图像的缩放畸变。

当目标尺寸远小于雷达观测距离时，即$ {{r}_{0}}\ll {{R}_{\text{T}m}}, {{R}_{\text{R}{m}'}}$，根据菲涅尔近似，可得到R_Tm, R_Rm'的近似表达式^[4]

$ \begin{align} &{{R}_{\text{R}m'}}\left( t \right)\approx {{R}_{m'}}+{{x}_{0}}\sin \left( {{\varphi }_{mm'}}-\frac{{{\beta }_{mm'}}}{2}+\omega t \right) \\ &\ \ \ \ \ \ \ \ \ \ \ \ \ \ +{{y}_{0}}\cos \left( {{\varphi }_{mm'}}-\frac{{{\beta }_{mm'}}}{2}+\omega t \right) \\ \end{align} $ 由于成像所需转角很小，因此$ \sin \omega t\approx 0, \cos \omega t\approx 1 $。在距离向上，成像参考距离设为Rref, Rref=Rmm'，因此散射点P在子图像中距离向尺度为：

(11)

可以看出，m-m'通道子图像距离向畸变的缩放尺度因子为$\cos \left( {{\varphi _{mm'}}{\rm{ + }}\frac{{{\beta _{mm'}}}}{2}} \right)$。下面考虑方位向上的缩放畸变。多普勒频率为：

$ \begin{aligned} \Delta {f_{\rm d}}&= \frac{{{\rm{d}}{R_{{\rm{T}}m}}\left( t \right)}}{{{\lambda _m}{\rm{d}}t}} + \frac{{{\rm{d}}{R_{{\rm{R}}m'}}\left( t \right)}}{{{\lambda _m}{\rm{d}}t}}\\ & = \frac{{{x_0}\omega }}{{{\lambda _m}}}\cos \left( {{\varphi _{mm'}}{\rm{ + }}\frac{{{\beta _{mm'}}}}{2} + \omega t} \right)\\ & \quad - \frac{{{y_0}\omega }}{{{\lambda _m}}}\sin \left( {{\varphi _{mm'}}{\rm{ + }}\frac{{{\beta _{mm'}}}}{2} + \omega t} \right)\\ & \quad + \frac{{{x_0}\omega }}{{{\lambda _m}}}\cos \left( {{\varphi _{mm'}} - \frac{{{\beta _{mm'}}}}{2} + \omega t} \right)\\ & \quad - \frac{{{y_0}\omega }}{{{\lambda _m}}}\sin \left( {{\varphi _{mm'}} - \frac{{{\beta _{mm'}}}}{2} + \omega t} \right)\\ & \approx \frac{{2{x_0}\omega }}{{{\lambda _m}}}\cos \left( {{\varphi _{mm'}}{\rm{ + }}\frac{{{\beta _{mm'}}}}{2}} \right) \end{aligned} $

(13)

采用基准载频f₀的通道的子图像多普勒频率为$\frac{{2{x_0}\omega }}{{{\lambda _0}}}$，因此方位向畸变的缩放尺度因子为$\frac{{{\lambda _0}}}{{{\lambda _m}}}\cos \left( {{\varphi _{mm'}}{\rm{ + }}\frac{{{\beta _{mm'}}}}{2}} \right)$。可以看出，由于双基地角造成的子图像方位向和距离向上的畸变是相等的，都等于$\cos \left( {{\varphi _{mm'}}{\rm{ + }}\frac{{{\beta _{mm'}}}}{2}} \right)$。

4 子图像融合方法

经过分析，各通道得到的子图像存在以上畸变，若要实现子图像的积累，需要将旋转和缩放畸变消除，为此，本文给出一种基于像素点坐标变换的积累成像方法。

4.1 旋转和缩放变换

事实上，设m-m'通道的子图像V_mm'共有N_pixel$ \left( {{N_{{\rm{pixel}}}} = I \times J} \right)$个像素点，其中I, J为方位向和距离向的采样点数。第 (i, j) 个像素点 (i=1, 2…, I, j=1, 2, …, J) 的齐次坐标用矢量表示为v_mm'ij=[i, j, 1]^T，则V_mm'是由v_mm'11, v_mm'12…, v_mm'i1, v_mm'i2, …, v_mm'IJ这些列矢量组成的$3 \times {N_{{\rm{pixel}}}}$维矩阵，根据文献[16]，设m-m'通道经变换后的子图像矩阵为V'_mm'，可表示为：

其中，矩阵T为3×3的坐标变换矩阵，V'_mm'为3×N_pixel矩阵，V'_mm'的列向量为像素点变换后的坐标。

根据上一节中推导出的各子图像旋转角度φ_mm'，则根据文献[16]，各子图像的旋转变换矩阵为：

$ {{\mathit{\boldsymbol{T}}}_{\rm{rotate}}}=\left[\begin{matrix} \cos {{\varphi }_{m{m}'}} & \sin {{\varphi }_{m{m}'}} & 0 \\ -\sin {{\varphi }_{m{m}'}} & \cos {{\varphi }_{m{m}'}} & 0 \\ 0 & 0 & 1 \\ \end{matrix} \right] $

(15)

另外，上一节得到沿子图像方位向和距离向的缩放尺度因子为$ \frac{{{\lambda }_{0}}}{{{\lambda }_{m}}}\cos \left( {{\varphi }_{m{m}'}}\text{+}\frac{{{\beta }_{m{m}'}}}{2} \right)$和$\cos \left( {{\varphi _{mm'}}{\rm{ + }}\frac{{{\beta _{mm'}}}}{2}} \right) $，则缩放变换矩阵为：

经过旋转和缩放变换后的图像，其中部分像素点的坐标可能不是整数，图像的灰度在这样的坐标上是没有定义的，这就需要通过图像插值来确定该类像素点的取值。本文采用双线性插值算法，在适中的计算量下，得到较高图像质量。

设某一像素点经变换得到的坐标为 (i+u, j + v)，其中u, v为实数，并且$ u\in \left[0, 1 \right), v\in \left[0, 1 \right) $。因为该像素点的坐标不为整数，则这个像素点的灰度值f(i+u, j + v) 可以由图像中该像素点周围相邻的4个像素点的灰度值来确定^[17]。周围4个像素点坐标为 (i, j), (i+1, j), (i, j+1), (i+1, j+1)，则

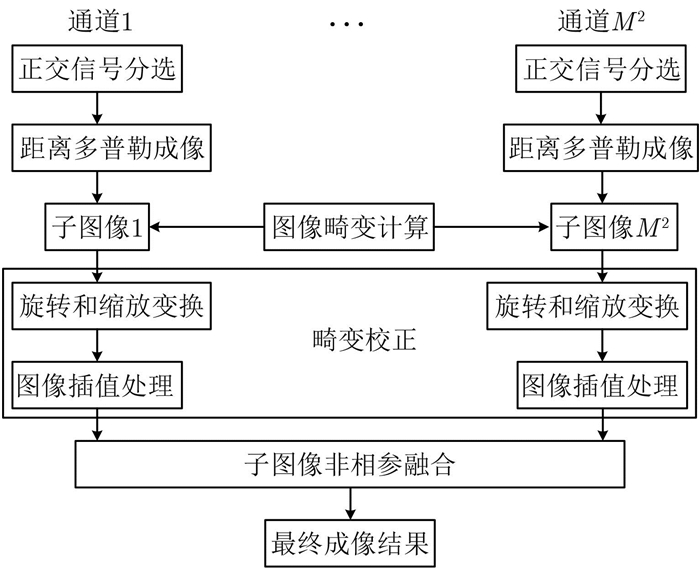

经过上述旋转、缩放变换和插值处理，各个子图像的畸变得到消除，目标散射点位于同一像素点，最后进行积累，得到最终成像结果，其处理流程如图 3所示。

4.2 分辨率分析

由于本文子图像的积累方式采用非相参积累，积累后的图像的方位向分辨率应该由所有子图像中方位向分辨率最低的子图像决定。方位向分辨率是由积累时间T_a决定的，即

则根据式 (13) 中的多普勒频率$\Delta {f_{\rm{d}}} $，可得m-m'通道的子图像的方位向分辨率为：

可以看出，由采用最大波长$ {\lambda _m}$的发射子站、与该发射子站形成最大双基地角${\beta _{mm'}}$的接收子站组成的等效通道的方位向分辨率最低。即积累后的方位向分辨率为：

其中，λ₀为采用基准载频f₀的子站的波长，${\beta _{0m', \max }} $为采用基准载频f₀的子站与其他接收子站形成的最大双基地角。

距离向分辨率仍是由带宽决定，由于各通道的基带信号带宽均为B，因此融合图像的距离向分辨率为：

5 仿真实验

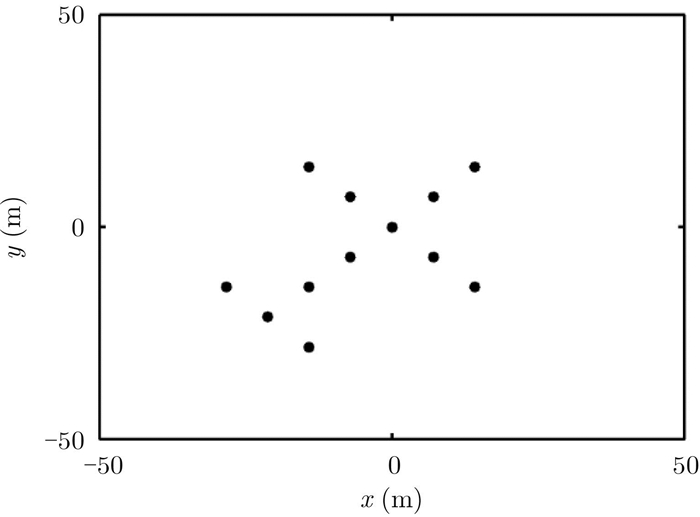

为验证本文的分布式MIMO-ISAR对起伏目标的成像性能，下面通过仿真实验进行测试。仿真中，设系统由M=5个收发复用的子雷达构成，坐标分别为 (-40 km, -50 km), (-20 km, -70 km), (0, -90 km), (20 km, -70 km), (40 km, -50 km)；成像中心位于坐标系原点，目标为转台目标，以角速度ω=0.01π绕成像中心旋转，各散射点分布如图 4所示。

各子雷达发射信号的脉宽T_p=2.5 μs，带宽B=150 MHz，脉冲重复频率PRF=400 Hz。系统采用OFDM信号，初始载频为f₀=11 GHz，各子雷达发射载频的频率间隔为$\Delta B = {150^{}} \; {\rm{MHz}}$。各子雷达接收机混频所用的低通滤波器带宽为B。

根据文献[9]，本文用经典的Swerling起伏模型对MIMO雷达目标模型进行近似。仿真中目标起伏服从SwerlingⅠ型起伏模型，即目标由空间分布的各向同性且相互独立的多个散射点组成。该种模型中分布式MIMO-ISAR各通道之间的RCS是独立同分布的，脉冲与脉冲之间相关。设某通道噪声功率为$ \sigma _{\rm n}^2$，对给定的信噪比 (Signal to Noise Ratio, SNR) 的值，信号功率为$ \sigma _{\text{s}}^{2}=\sigma _{\text{n}}^{2}\cdot {{10}^{\frac{\text{SNR}}{10}}} $，然后，生成25个 (M²=25) 参数为σ_s的瑞利分布随机数，即σ_mm'，使得各通道各散射点的回波归一化幅度服从参数为σ_s的瑞利分布。

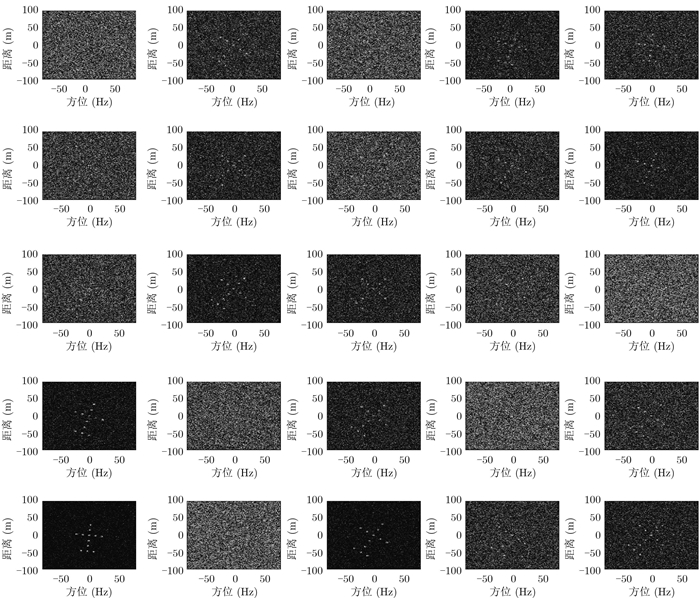

图 5为SNR=10 dB时，25个通道所得到的未经变换的成像结果。可以看出，由于各通道观测角度和信号载频的不同，各子图像中目标散射点位置不同，几何形状存在缩放和旋转的畸变，与本文理论分析结果一致。另外，由于目标的空间分集效应，各通道子图像中的各散射点是起伏的。某些通道中，散射点幅度高出噪声，可清晰分辨；某些通道中由于目标RCS处于极小值，造成散射点淹没于噪声中。

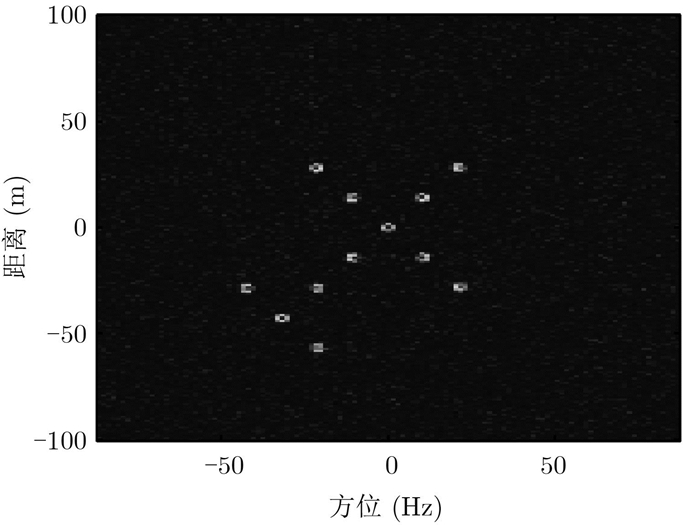

图 6是经过本文子图像的变换和积累融合处理后的成像结果，从结果可以看出，通过子图像的变换，能够使目标各散射点位于相同位置，另外，通过积累融合能够使得各通道中散射点的起伏产生平均效应，散射点幅度大大高于噪声，易于对目标进行有效识别。

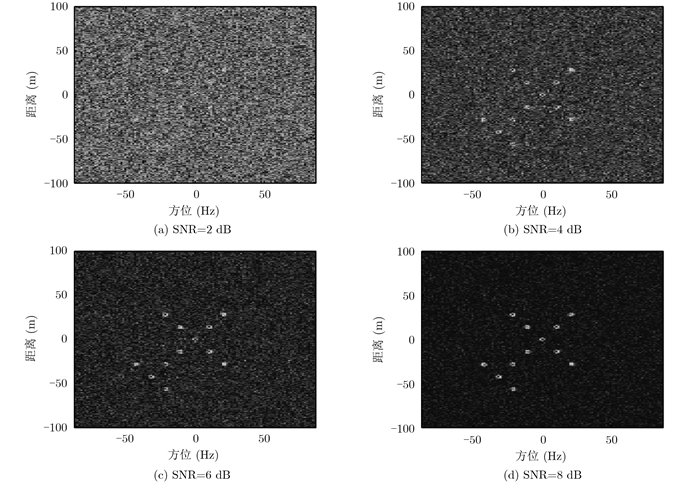

图 7是本文方法在不同SNR的条件下的成像结果。从结果可以看出，当通道数为25时，SNR=2 dB的条件下，各散射点不能完全辨认，但当${\rm{SNR}} \ge {4^{}}\;{\rm{dB}}$时，本文系统即能得到散射点较为清晰的成像结果。也就是说，通过子图像的融合处理，本文方法能够在较低SNR条件下进行成像。
